IO-4 Bricklet 2.0

ab 11,19 €
inkl. 19% USt. , zzgl. Versand (Standard Versand)
Hersteller: Tinkerforge
Kategorie: Bricklet
Artikelnummer: eb6843
GTIN: 4251640702519
Artikelgewicht‍: 30,00 kg
Konfigurieren
Menge anfragen
Artikel vergriffen

Lieferzeit: 8 - 9 Werktage

IO-4 Bricklet 2.0
ab 11,19 €
inkl. 19% USt. , zzgl. Versand (Standard Versand)
Stk
Bricklet Zubehör Befestigungskit - optionale Angabe
Bricklet Zubehör Befestigungskit
  • Dieses Kit dient zur Befestigung von Bricks mit 9mm Höhe, es besteht aus:

    • 4 Abstandshalter 9mm M3(Gewinde innen/aussen)
    • 4 Abstandshalter 10mm M3 (Gewinde innen/innen)
    • 8 Schrauben M3
    • 8 Muttern M3
    • 8 Unterlegscheiben

    Das Befestigungskit ist in einer wiederverschließbaren Tüte verpackt.

  • Dieses Kit dient zur Befestigung von Bricks mit 12mm Höhe und Bricklets, es besteht aus:

    • 4 Abstandshalter 12mm M3 (Gewinde innen/aussen)
    • 4 Abstandshalter 10mm M3 (Gewinde innen/innen)
    • 8 Schrauben M3
    • 8 Muttern M3
    • 8 Unterlegscheiben

    Das Befestigungskit ist in einer wiederverschließbaren Tüte verpackt.

  • Die Befestigungsschrauben sind 12 Schrauben M3 mit einer Länge von 12mm. Sie können genutzt werden um Bricks oder Bricklets von der Unterseite eines Gehäuses anzuschrauben, falls die Schrauben der Befestigungskits nicht lang genug sind.

    Die Befestigungsschrauben sind in einer wiederverschließbaren Tüte verpackt.
Deine Konfiguration

inkl. 19% USt. , zzgl. Versand (Standard Versand)

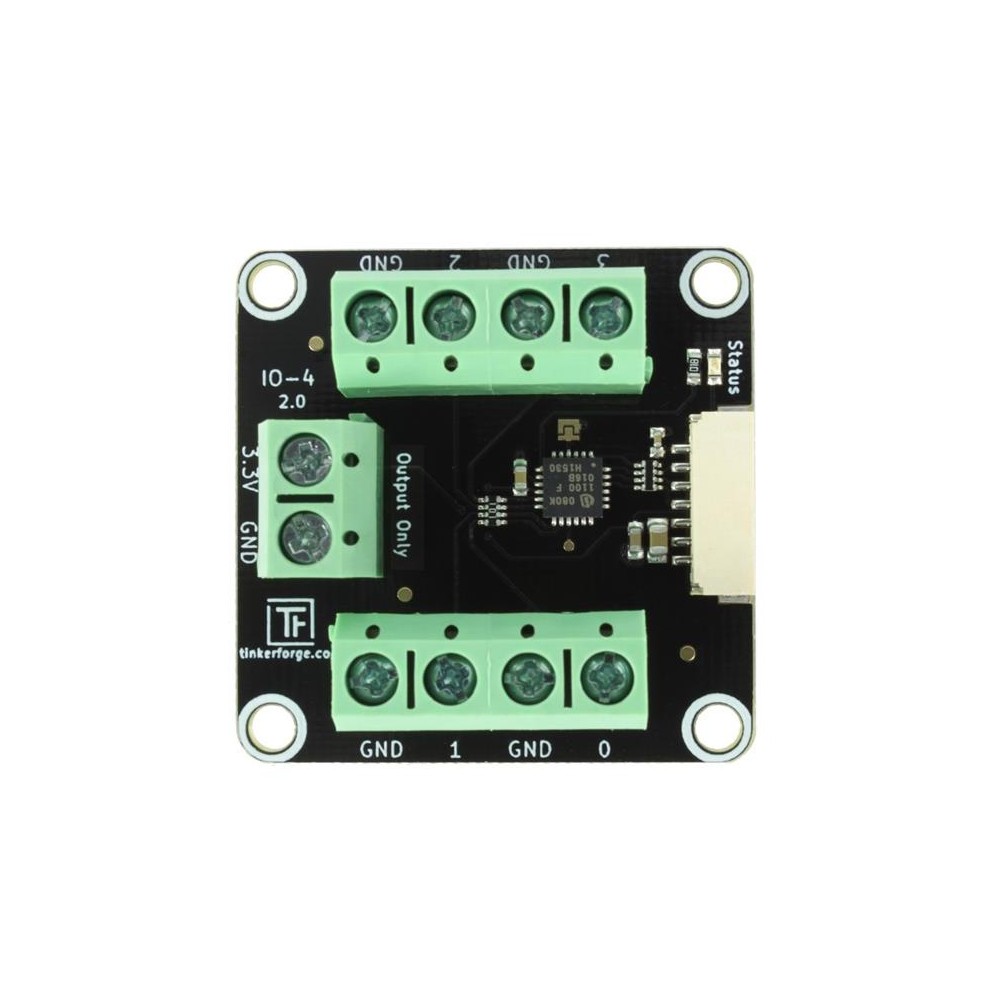

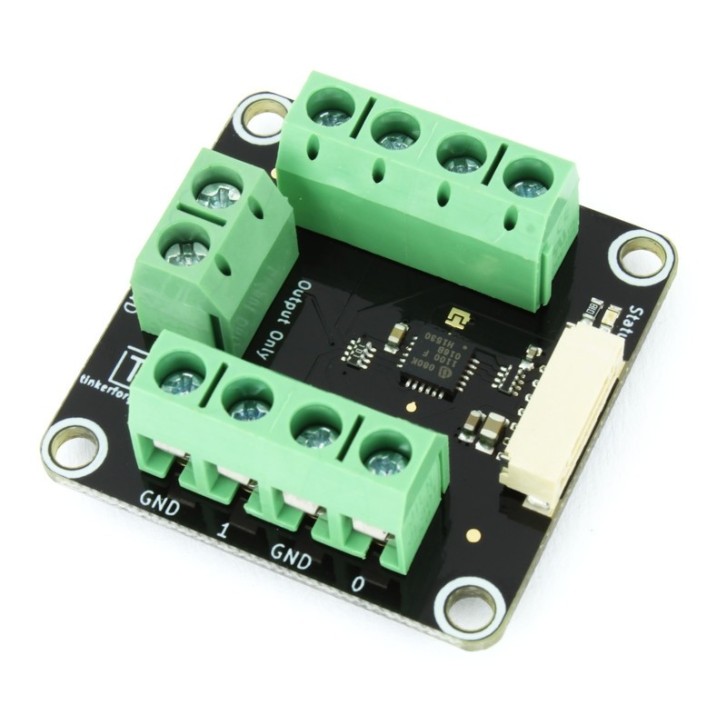

Mit dem IO-4 Bricklet 2.0 können Bricks um externe digitale Ein- und Ausgänge (I/Os) erweitert werden.

Das Bricklet besitzt 4 I/O Pins die unabhängig voneinander als Ein- oder Ausgänge konfiguriert werden können. Jeder Eingang kann zusätzlich mit einem Pull-Up oder als Interrupt-Quelle konfiguriert werden. Die I/O Pins sind über Schraubklemmen nach außen geführt. Zwei zusätzliche Schraubklemmen führen 3,3V und GND nach außen.

In typischen Anwendungen können Schalter, Taster und LEDs angeschlossen werden

Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.

Das IO-4 Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

Eigenschaft Wert
I/O Pins 4
Stromverbrauch 30mW (6mA bei 5V)

I/O Spannung 3,3V
Maximaler Ausgangsstrom 50mA** (pro Ausgang), 100mA (fester 3,3V Ausgang)
Maximale API Aufrufe* set-value (1kHz), get-value (0,5kHz), Callbacks (1kHz)

Abmessungen (B x T x H) 35 x 35 x 14mm (1,38 x 1,38 x 0,55")
Gewicht 15g

* abhängig vom jeweiligen System (Betriebssystem, CPU etc.)

** 50mA pro Ausgang, allerdings maximal 130mA über alle Ausgänge

Lieferumfang

  • IO-4 Bricklet 2.0
  • Gewähltes Bricklet Kabel
  • Gewähltes Befestigungskit
