IQaudio DAC+ für Raspberry Pi

24,89 €
inkl. 19% USt. , zzgl. Versand (Standard Versand)
Hersteller: Raspberry Pi
Kategorie: Sound
Artikelnummer: eb7400
GTIN: 5056561802374
Kompatibel mit‍: alle HAT-kompatible Raspberry Pi
Menge anfragen
Sofort verfügbar

Lieferzeit: 2 - 3 Werktage

IQaudio DAC+ für Raspberry Pi
24,89 €
inkl. 19% USt. , zzgl. Versand (Standard Versand)
Dieses Bundle befindet sich nun im Warenkorb.
Wird oft zusammen gekauft:

IQaudio-Soundkarten sind für alle aktuellen Raspberry Pi und solche, die über eine
40-polige GPIO-Stiftleiste besitzen. Dies beinhaltet Raspberry Pi 4B 3B+, 3A+, 3, Zero usw.

Einige der Produkte sind HAT-Boards in voller Größe, andere sind eher für den Raspberry Pi Zero Formfaktor.

IQaudio-Soundkarten wurden für einen bestimmten Zweck konzipiert, dass sie sich in Ihre vorhandenen HiFi-Audio- oder Raspberry Pi-basierten Multimedia Geräte zu integrieren ist. Die beste Audiowiedergabe erfolgt über die DAC PRO, DAC+
und DigiAMP+ Karten. Alle unterstützen 24bit Tiefe und 192kHz (Full HD Audio).

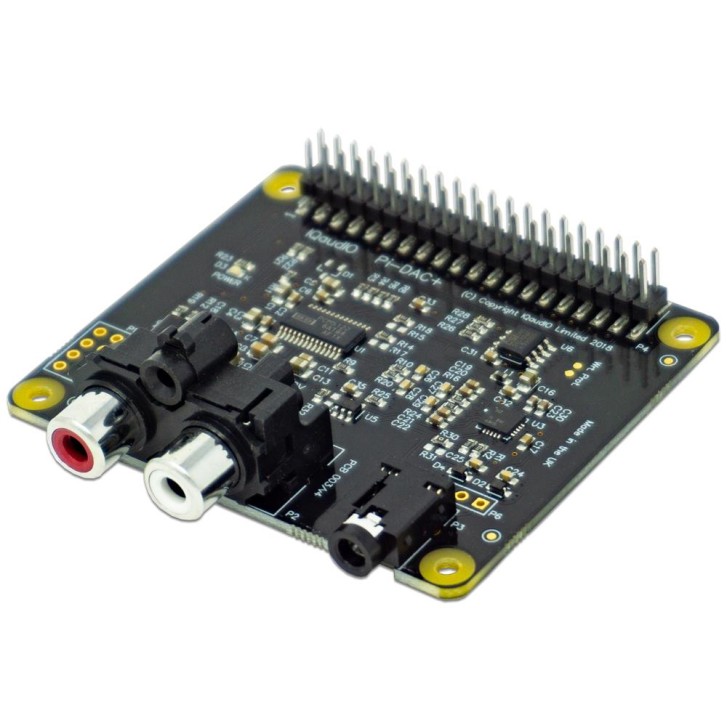

IQaudio DAC+

ist ein AudioCard-HAT für alle Generationen des Raspberry Pi ab Raspberry Pi 1 Model B+ Die Soundkarte unterstützt bis zu 24-Bit 192kHz hochauflösendes digitales Audio.

DAC+ verwendet hierbei den Texas Instruments PCM5122 DAC, um analoges Stereo-Audio an ein Paar Phono-Anschlüsse zu liefern, und unterstützt auch einen dedizierten Kopfhörerverstärker.

Erste Schritte

DAC+ wird an die 40-polige GPIO-Stiftleiste des Raspberry Pi 1 Model B+, Raspberry Pi 2, Raspberry Pi 3 oder Raspberry Pi 4 angeschlossen, ohne dass Lötarbeiten oder eine externe Stromversorgung erforderlich sind.

P1: Analoger Ausgang (0-2V RMS). Führt GPIO27, MUTE-Signal (Kopfhörererkennung), linkes und rechtes Audio sowie linke und rechte Masse.

P6: Signale der Kopfhörerbuchse. Pin 1: LINKS, Pin 2: MASSE, Pin 3: RECHTS, Pin 4: MASSE, Pin 5: ERKENNUNG.



0

Gib die erste Bewertung für diesen Artikel ab und helfe Anderen bei der Kaufentscheidung:



Wir prüfen Bewertungen zu unseren Produkten vor der Veröffentlichung. Jede Bewertung wird individuell darauf geprüft, ob diese ein Verbraucher vorgenommen hat, der die Waren oder Dienstleistungen tatsächlich bei uns erworben hat und, ob diese vom inhaltlichen Kontext produktbezogen ist. Eine Freischaltung findet erst nach frühestens 24 h statt.

Kontaktdaten
Frage zum Artikel


Product Brief

Datasheet zu den IQaudio Sound Erweiterungen (engl)

PDF
