Industrial Counter Bricklet

ab 38,47 €
inkl. 19% USt. , zzgl. Versand (Standard Versand)
Hersteller: Tinkerforge
Kategorie: Bricklet
Artikelnummer: eb6886
GTIN: 4251640702465
Artikelgewicht‍: 84,00 kg
Nur noch 5 Stk auf Lager!
Konfigurieren
Sofort verfügbar

Lieferzeit: 4 - 5 Werktage

Industrial Counter Bricklet
ab 38,47 €
inkl. 19% USt. , zzgl. Versand (Standard Versand)
Stk
Bricklet Zubehör Kabel
Bricklet Zubehör Kabel
  • Dieses Bricklet Kabel hat eine Länge von 15cm mit einen 7 Pol Stecker auf einer Seite und einen 7 Pol Stecker auf der anderen Seite.

    Es gibt Bricklets mit 7 Pol Buchsen und 10 Pol Buchsen. Dieses Bricklet Kabel kann benutzt werden um Bricklets mit 7 Pol Buchsen mit Bricks zu verbinden.

  • Dieses Bricklet Kabel hat eine Länge von 50cm mit einen 7 Pol Stecker auf einer Seite und einen 7 Pol Stecker auf der anderen Seite.

    Es gibt Bricklets mit 7 Pol Buchsen und 10 Pol Buchsen. Dieses Bricklet Kabel kann benutzt werden um Bricklets mit 7 Pol Buchsen mit Bricks zu verbinden.

  • Dieses Bricklet Kabel hat eine Länge von 100cm mit einen 7 Pol Stecker auf einer Seite und einen 7 Pol Stecker auf der anderen Seite.

    Es gibt Bricklets mit 7 Pol Buchsen und 10 Pol Buchsen. Dieses Bricklet Kabel kann benutzt werden um Bricklets mit 7 Pol Buchsen mit Bricks zu verbinden.

  • Dieses Bricklet Kabel hat eine Länge von 200cm mit einen 7 Pol Stecker auf einer Seite und einen 7 Pol Stecker auf der anderen Seite.

    Es gibt Bricklets mit 7 Pol Buchsen und 10 Pol Buchsen. Dieses Bricklet Kabel kann benutzt werden um Bricklets mit 7 Pol Buchsen mit Bricks zu verbinden.

  • Dieses Bricklet Kabel hat eine Länge von 6cm mit einen 7 Pol Stecker auf einer Seite und einen 7 Pol Stecker auf der anderen Seite. Auf Grund der kurzen Länge ist es gut geeignet um Bricks/Bricklets die direkt nebeneinander auf einer Montageplatte festgeschraubt sind miteinander zu verbinden.

    Es gibt Bricklets mit 7 Pol Buchsen und 10 Pol Buchsen. Dieses Bricklet Kabel kann benutzt werden um Bricklets mit 7 Pol Buchsen mit Bricks zu verbinden.

Bricklet Zubehör Befestigungskit
Bricklet Zubehör Befestigungskit
  • Dieses Kit dient zur Befestigung von Bricks mit 9mm Höhe, es besteht aus:

    • 4 Abstandshalter 9mm M3(Gewinde innen/aussen)
    • 4 Abstandshalter 10mm M3 (Gewinde innen/innen)
    • 8 Schrauben M3
    • 8 Muttern M3
    • 8 Unterlegscheiben

    Das Befestigungskit ist in einer wiederverschließbaren Tüte verpackt.

  • Dieses Kit dient zur Befestigung von Bricks mit 12mm Höhe und Bricklets, es besteht aus:

    • 4 Abstandshalter 12mm M3 (Gewinde innen/aussen)
    • 4 Abstandshalter 10mm M3 (Gewinde innen/innen)
    • 8 Schrauben M3
    • 8 Muttern M3
    • 8 Unterlegscheiben

    Das Befestigungskit ist in einer wiederverschließbaren Tüte verpackt.

  • Die Befestigungsschrauben sind 12 Schrauben M3 mit einer Länge von 12mm. Sie können genutzt werden um Bricks oder Bricklets von der Unterseite eines Gehäuses anzuschrauben, falls die Schrauben der Befestigungskits nicht lang genug sind.

    Die Befestigungsschrauben sind in einer wiederverschließbaren Tüte verpackt.
Deine Konfiguration

inkl. 19% USt. , zzgl. Versand (Standard Versand)

Dieses Bundle befindet sich nun im Warenkorb.
Wird oft zusammen gekauft:

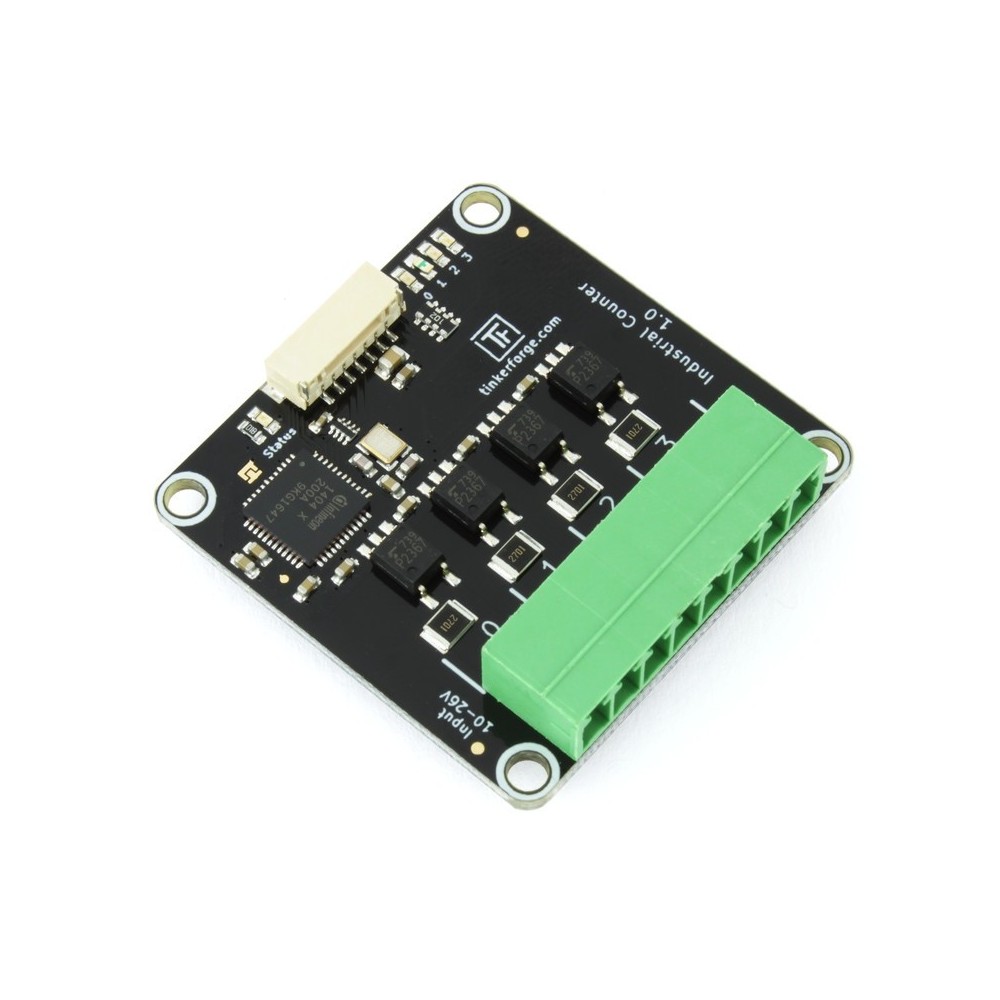

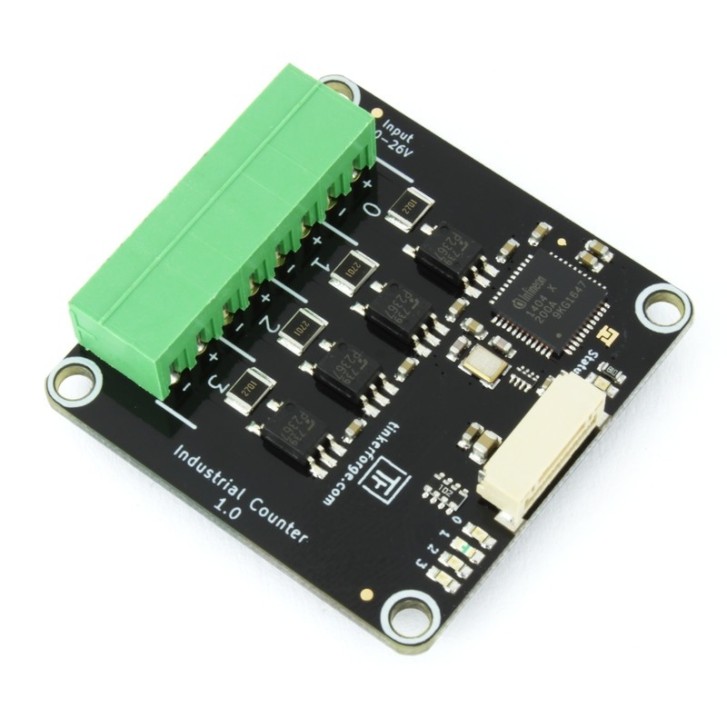

Das Industrial Counter Bricklet kann genutzt werden um Bricks um vier unabhängige Frequenzzähler zu erweitern.

Das Bricklet verfügt über einen integrierten Flankenzähler, der Tastverhältnis, Periode und die Frequenz getrennt pro Kanal messen kann. Frequenzen bis zu 4MHz können vom Bricklet verarbeitet werden.

Der Frequenzzähler kann steigende, fallende und beide Flankenwechsel zählen. Die Richtung des Zählers (hoch oder runter) ist einstellbar. Es ist auch möglich einen Kanal als Richtungseingang für einen anderen Zähler zu nutzen (z.B. high = zählt hoch, low = zählt runter).

Alle 4 Kanäle sind galavanisch voneinander getrennt.

Beispielanwendungen für das Bricklet ist das Auslesen eines PWM-Signals oder das Auslesen von Sensoren, die über einen Flankenzähler- oder einen Frequenzausgang verfügen.

Das Industrial Counter Bricklet hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

Eigenschaft Wert
Stromverbrauch 100mW (20mA bei 5V)

Eingangstyp Vier Optokoppler-Eingänge (mit 2.7k? Serienwiderstand)
Eingangsstrom Abhängig von der Eingangsspannung, ca. 3.85mA/12V, 8.3mA/24V
Maximale Eingangsspannung 26V (DC)
Low Level Spannung 0-2V
High Level Spannung 10-26V
Isolation 3750Vrms (Optokoppler-Wert)

Minimale Eingangsfrequenz 0.03MHz
Maximale Eingangsfrequenz 4MHz
Zeit-Auflösung bis zu 10.4ns (Duty Cycle Prescaler auf 1 gesetzt)
Frequenz-Auflösung bis zu 0.03Hz (Frequenz-Integrationsszeit auf 32768ms gesetzt)

Abmessungen (B x T x H) 40 x 40 x 11mm (1.57 x 1.57 x 0.43")
Gewicht 8.4g

Lieferumfang

  • Industrial Counter Bricklet
  • 8 Pol Stecker Grün
  • Gewähltes Bricklet Kabel
  • Gewähltes Befestigungskit
