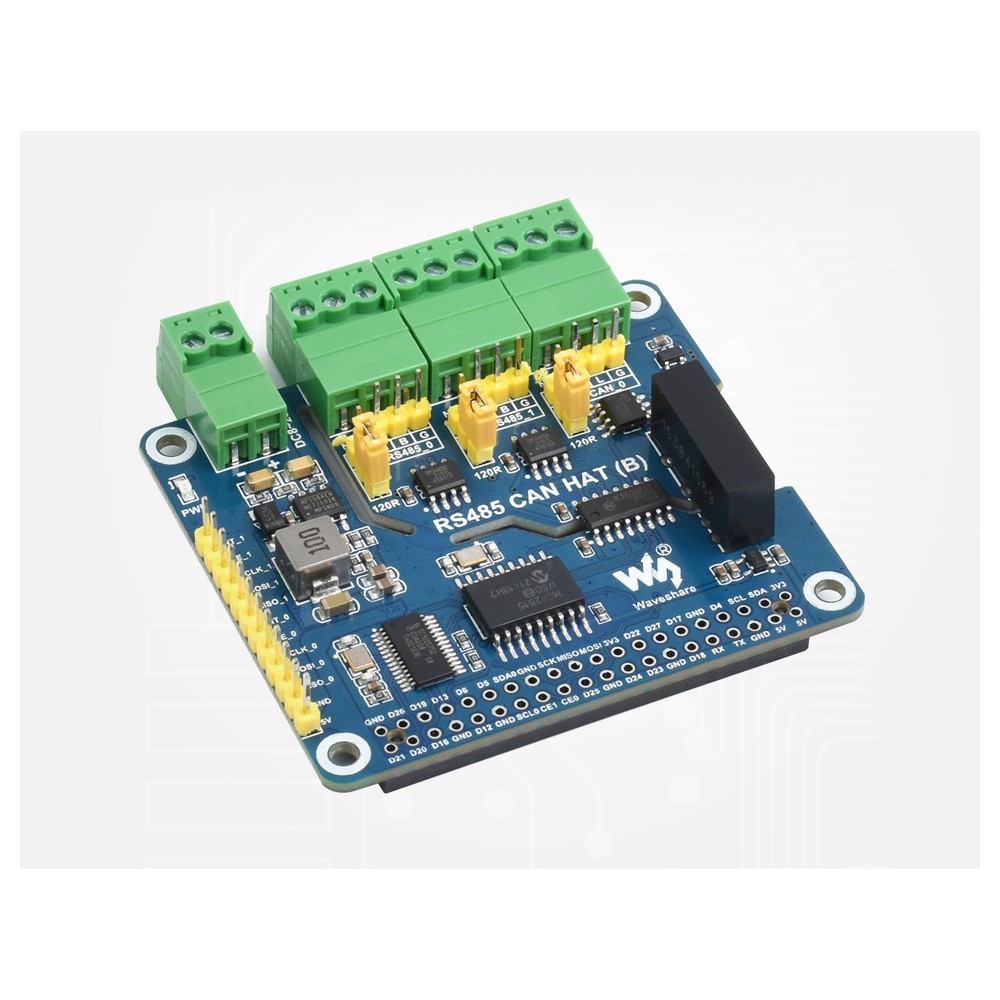

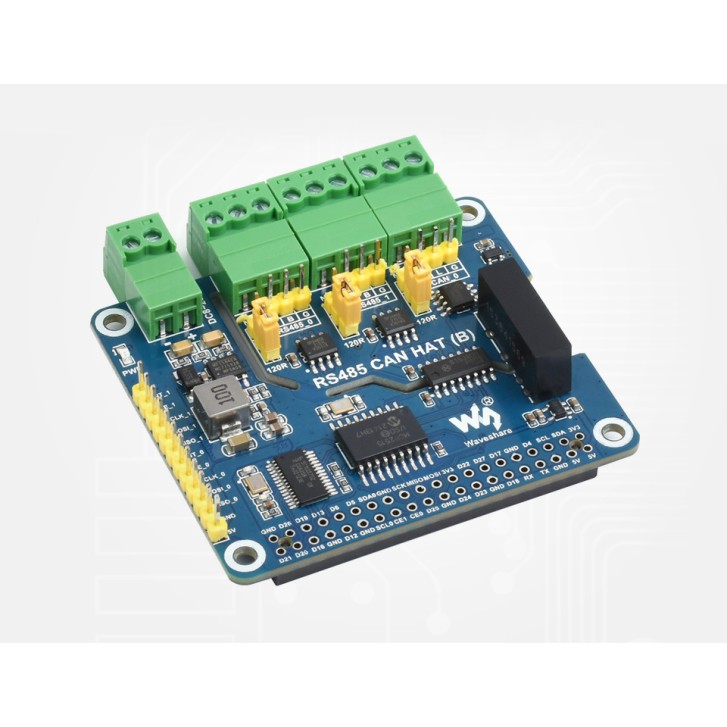

Waveshare Isolated RS485 CAN HAT (B) für Raspberry Pi
Der RS485 CAN HAT für Raspberry Pi 4B/ 3B+/ 3B/ 2B/ B+/A+/ Zero W/Zero WH ermöglicht eine Fernkommunikation über RS485. Er bietet eine eingebaute Stromversorgungsisolation, Magnetische ADI-Isolation sowie TVS-Diode.
Alle Funktionen auf einem Blick:
- Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungs-Header, unterstützt Boards der Raspberry-Pi-Serie
- 1-Kanal-CAN, übernimmt MCP2515-Controller und CAN-Transceiver, wandelt SPI in CAN um
- 2-Kanal RS485, nimmt SC16IS752 + SP3485 Dual-Chip-Kombination an, wandelt SPI in RS485 um
- Onboard-Stromumwandlungsschaltung, unterstützt 8~28V breite Spannungsversorgung, kann den Raspberry Pi gleichzeitig mit Strom versorgen
- Onboard-Unibody-Stromversorgungsisolation, die eine stabile isolierte Spannung bietet, es ist keine zusätzliche Stromversorgung für den isolierten Anschluss erforderlich
- Onboard-Unibody-Digitalisolation, zum Isolieren des Signals
- Onboard-TVS (Transient Voltage Suppressor), Unterdrückung von Stoßspannungen und transienten Spitzenspannungen im Stromkreis, blitzsicher und antielektrostatisch
- Integrierte rückstellbare Sicherung und Schutzdioden sorgen für strom-/spannungsstabile Ausgänge, bieten Überstrom-/Überspannungsschutz und verbessern die Stoßfestigkeit
- Integrierter 120-Ω-Abschlusswiderstand
- Onboard-Anschlüsse und Stiftleisten
- Breakout-SPI-Steuerpins zum Verbinden mit Host-Steuerplatinen
Spezifikationen:
- Erweiterte Schnittstelle: 2-Kanal RS485 + 1-Kanal CAN
- Kommunikationsinterface: SPI
- CAN-Controller: MCP2515
- Stromversorgung: Anschluss für externe Stromversorgung ODER Raspberry Pi
- Externe Stromversorgung: Gleichstrom 8~28V
- Betriebsspannung: 3,3 V
- Maße: 65 × 56,5 mm
Hier. findest du das WIKI.
Artikel beinhaltet:
- 1 x Waveshare Isolated RS485 CAN HAT (B) für Raspberry Pi
