MakerBeam Linearschienen-Kit, 5x T-Nutensteine, 10x M3x5mm Linsenkopfschrauben, für 10x10mm Profile

Montageset zur Befestigung von Linearführungen an MakerBeam 10×10 mm Profilen. Enthält 5 T-Nutensteine und 10 M3×5 mm Linsenkopfschrauben mit Innensechskant. Passgenaue, platzsparende Verbindungslösung für präzise und kompakte Konstruktionen im MakerBeam-System.

Artikelnummer	MKB-103666
GTIN	0706795640284
Kategorie	Zubehör
Hersteller	MakerBeam

3,90 €

inkl. 19% USt. , zzgl.

Stk

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

MakerBeam - 10x10mm Linearschienen-Kit: 5 T-Nutensteine und 10 Schrauben (M3×5 mm)

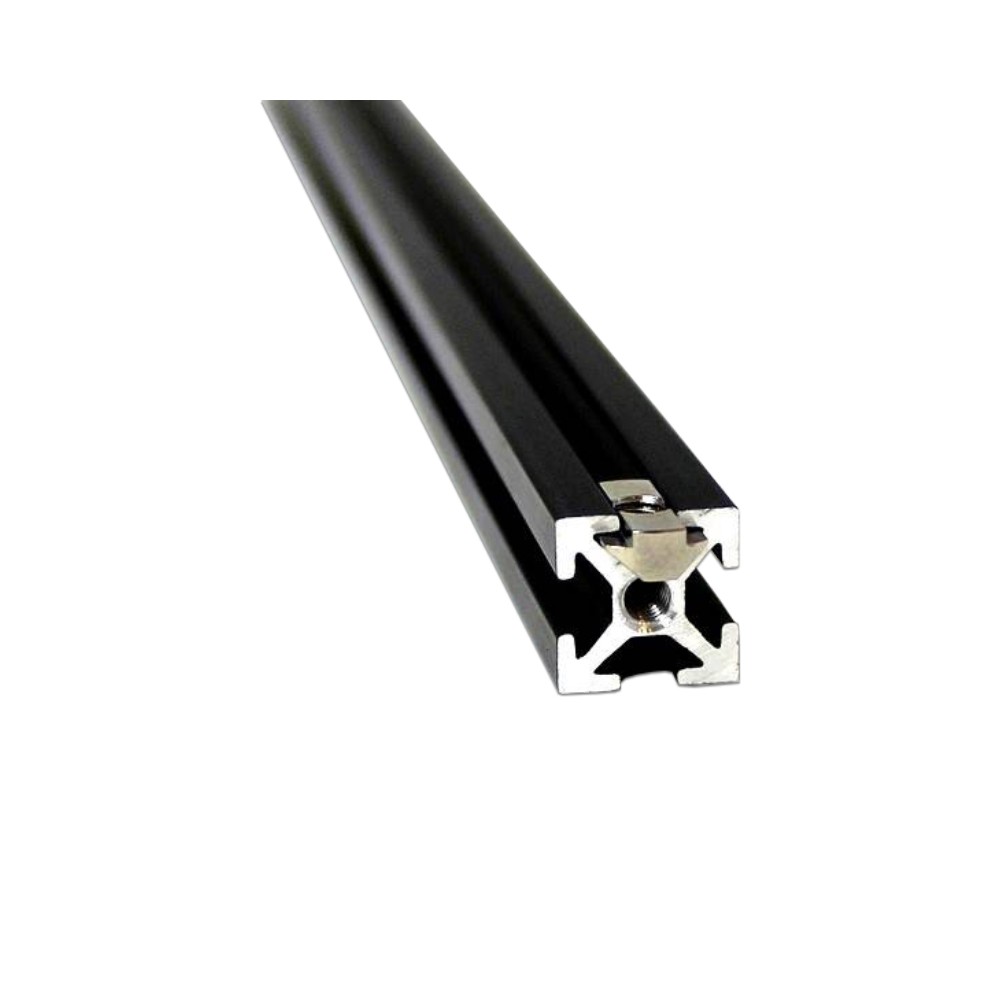

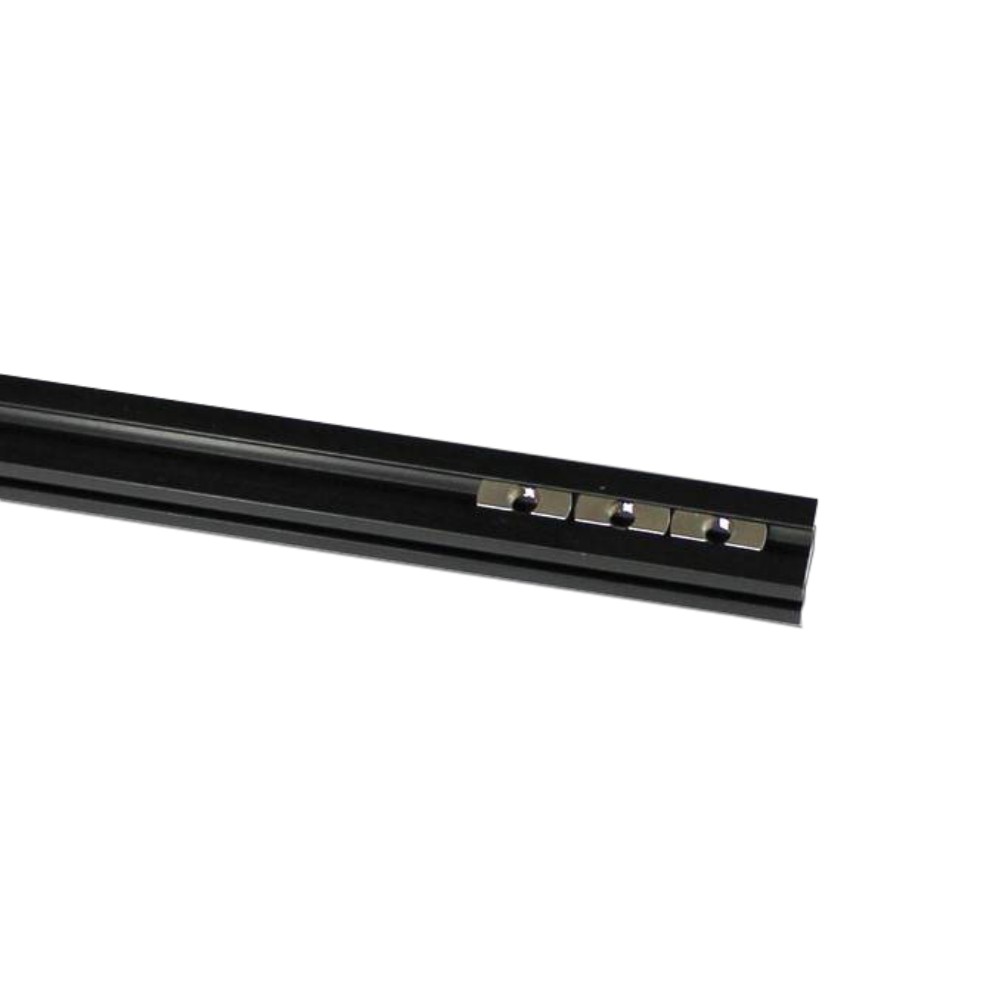

Dieses Montageset ist speziell für die Befestigung von Linearführungsschienen an MakerBeam 10x10 mm Aluminiumprofilen ausgelegt. Es enthält 5 T-Nutensteine (Artikelnummer: 101619) aus Edelstahl sowie 10 Linsenkopfschrauben M3 mit einer Länge von 5 mm und Innensechskant. Die Komponenten sind optimal auf die Geometrie der MakerBeam-Profile abgestimmt.

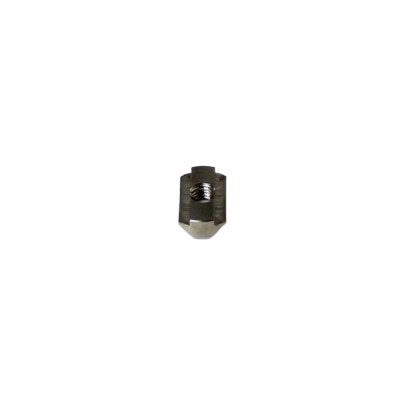

Die T-Nutensteine besitzen eine flache Grundform mit einer Dicke von 2,8 mm und sind so gefertigt, dass sie sich präzise in die T-Nut der MakerBeam-Profile einschieben lassen. Die Stirnseiten sind mit abgeschrägten Fasen (4× 0,2 mm bei 45°) versehen, was das Einführen erleichtert. Die beidseitigen Fräsradien (R4,75) ermöglichen eine exakte Positionierung in der Nut. Das zentrale M3-Gewinde ist zur Aufnahme der mitgelieferten Schrauben vorgesehen.

Die 5 mm langen Linsenkopfschrauben sind so dimensioniert, dass sie sich bündig mit den Nutensteinen verbinden lassen, ohne überzustehen oder das Profil zu beschädigen. Dies erleichtert den Einsatz bei begrenztem Bauraum. Die Kombination aus T-Nutensteinen und Schrauben gewährleistet eine stabile und zuverlässige Verbindung der Linearführungsschiene mit dem Aluminiumprofil.

Das Set eignet sich zur Integration in modulare Aufbauten und dient sowohl als Ergänzung zu bestehenden Systemen als auch für den Neuaufbau präziser Linearbewegungen mit MakerBeam-Komponenten.

Merkmale im Überblick

Montageset zur Befestigung von Linearführungen
Passend für MakerBeam-T-Nutprofile (10x10 mm)
T-Nutenstein mit präziser Passform und M3-Gewinde
Mit Linsenkopfschrauben M3×5 mm (Innensechskant)
Geeignet für platzsparende, modulare Konstruktionen

Kompatibilität

MakerBeam 10x10 mm Aluminiumprofile
MakerBeam Linearführungen

Technische Daten

Abmessungen T-Nutenstein: 9,5 mm × 5,5 mm × 2,8 mm
Gewinde: M3, zentrale Bohrung mit Kegelsenkung
Fräsradien: 2× R4,75
Fasen: 4× 0,2 mm × 45°
Material: Edelstahl
Schraubentyp: M3, Länge 5 mm, Linsenkopf, Innensechskant

Lieferumfang

5× T-Nutensteine für MakerBeam
10× Schrauben M3×5 mm (Linsenkopf, Innensechskant)
