Multi Touch Bricklet 2.0

Aufgrund von Lichtverhältnissen bei der Produktfotografie und den unterschiedlichen Bildschirmeinstellungen kann es dazu kommen, dass Farben des Produktes nicht authentisch wiedergegeben werden.

Artikelnummer:

eb6912
Kategorie: Bricklet
Artikelgewicht: 30,00 Kg
  • Kapazitiver Touch-Sensor
  • Unterstützt bis zu 12 als Touchflächen nutzbare Elektroden
  • Berührung kann durch eine dünne Schicht Glas/Plastik/Papier hindurch erkannt werden
  • Größe und Positionierung der Berührungsfläche wird vom Nutzer festgelegt
  • Kann genutzt werden um ein maßgeschneidertes Touchpanel zu bauen
ab 12,99 €

inkl. 19% USt. , zzgl. Versand (Standard Versand)

momentan nicht verfügbar

Lieferzeit: 8 - 9 Werktage

Verfügbarkeit
Ofizieller Raspberry Pi Reseller
Bricklet Zubehör Kabel
Bricklet Zubehör Kabel

  • Dieses Bricklet Kabel hat eine Länge von 200cm mit einen 7 Pol Stecker auf einer Seite und einen 7 Pol Stecker auf der anderen Seite.

    Es gibt Bricklets mit 7 Pol Buchsen und 10 Pol Buchsen. Dieses Bricklet Kabel kann benutzt werden um Bricklets mit 7 Pol Buchsen mit Bricks zu verbinden.

  • Dieses Bricklet Kabel hat eine Länge von 100cm mit einen 7 Pol Stecker auf einer Seite und einen 7 Pol Stecker auf der anderen Seite.

    Es gibt Bricklets mit 7 Pol Buchsen und 10 Pol Buchsen. Dieses Bricklet Kabel kann benutzt werden um Bricklets mit 7 Pol Buchsen mit Bricks zu verbinden.

  • Dieses Bricklet Kabel hat eine Länge von 50cm mit einen 7 Pol Stecker auf einer Seite und einen 7 Pol Stecker auf der anderen Seite.

    Es gibt Bricklets mit 7 Pol Buchsen und 10 Pol Buchsen. Dieses Bricklet Kabel kann benutzt werden um Bricklets mit 7 Pol Buchsen mit Bricks zu verbinden.

  • Dieses Bricklet Kabel hat eine Länge von 15cm mit einen 7 Pol Stecker auf einer Seite und einen 7 Pol Stecker auf der anderen Seite.

    Es gibt Bricklets mit 7 Pol Buchsen und 10 Pol Buchsen. Dieses Bricklet Kabel kann benutzt werden um Bricklets mit 7 Pol Buchsen mit Bricks zu verbinden.

  • Dieses Bricklet Kabel hat eine Länge von 6cm mit einen 7 Pol Stecker auf einer Seite und einen 7 Pol Stecker auf der anderen Seite. Auf Grund der kurzen Länge ist es gut geeignet um Bricks/Bricklets die direkt nebeneinander auf einer Montageplatte festgeschraubt sind miteinander zu verbinden.

    Es gibt Bricklets mit 7 Pol Buchsen und 10 Pol Buchsen. Dieses Bricklet Kabel kann benutzt werden um Bricklets mit 7 Pol Buchsen mit Bricks zu verbinden.

Bricklet Zubehör Befestigungskit
Bricklet Zubehör Befestigungskit

  • Die Befestigungsschrauben sind 12 Schrauben M3 mit einer Länge von 12mm. Sie können genutzt werden um Bricks oder Bricklets von der Unterseite eines Gehäuses anzuschrauben, falls die Schrauben der Befestigungskits nicht lang genug sind.

    Die Befestigungsschrauben sind in einer wiederverschließbaren Tüte verpackt.

  • Dieses Kit dient zur Befestigung von Bricks mit 12mm Höhe und Bricklets, es besteht aus:

    • 4 Abstandshalter 12mm M3 (Gewinde innen/aussen)
    • 4 Abstandshalter 10mm M3 (Gewinde innen/innen)
    • 8 Schrauben M3
    • 8 Muttern M3
    • 8 Unterlegscheiben

    Das Befestigungskit ist in einer wiederverschließbaren Tüte verpackt.

  • Dieses Kit dient zur Befestigung von Bricks mit 9mm Höhe, es besteht aus:

    • 4 Abstandshalter 9mm M3(Gewinde innen/aussen)
    • 4 Abstandshalter 10mm M3 (Gewinde innen/innen)
    • 8 Schrauben M3
    • 8 Muttern M3
    • 8 Unterlegscheiben

    Das Befestigungskit ist in einer wiederverschließbaren Tüte verpackt.

Ihre Konfiguration

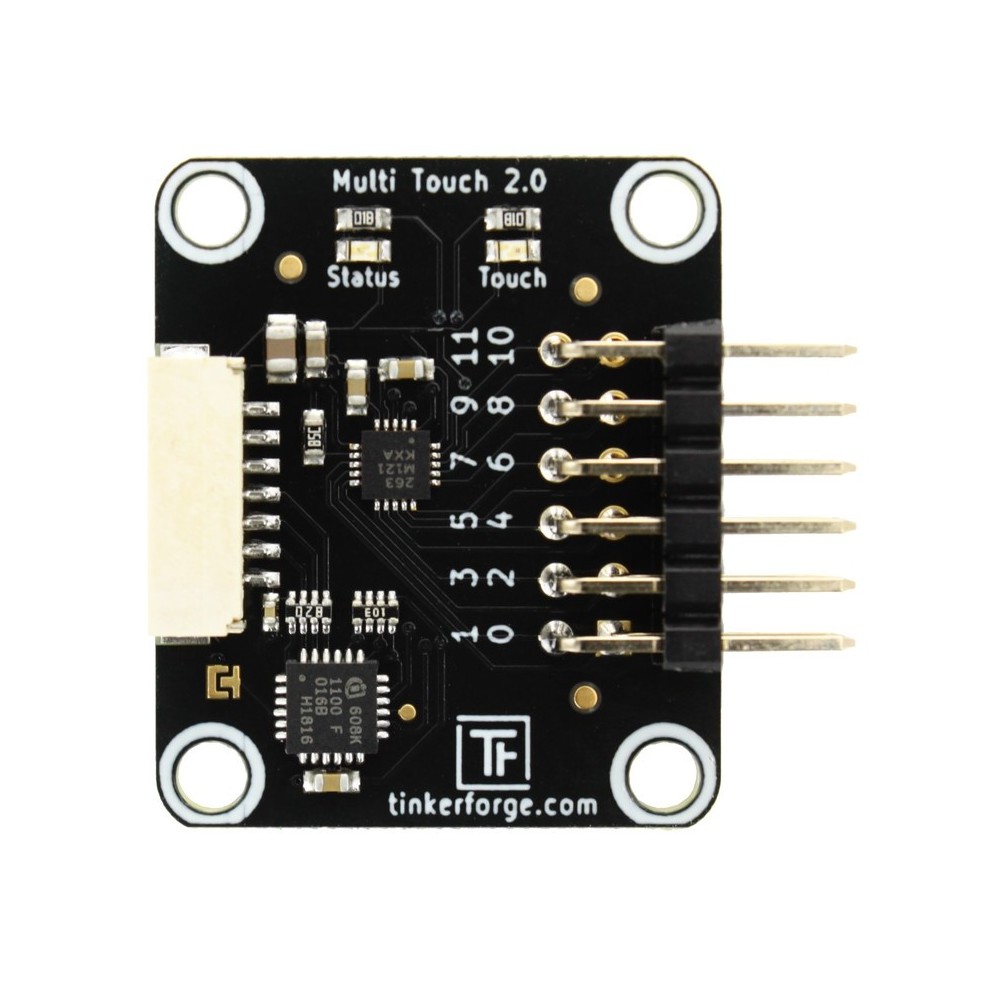

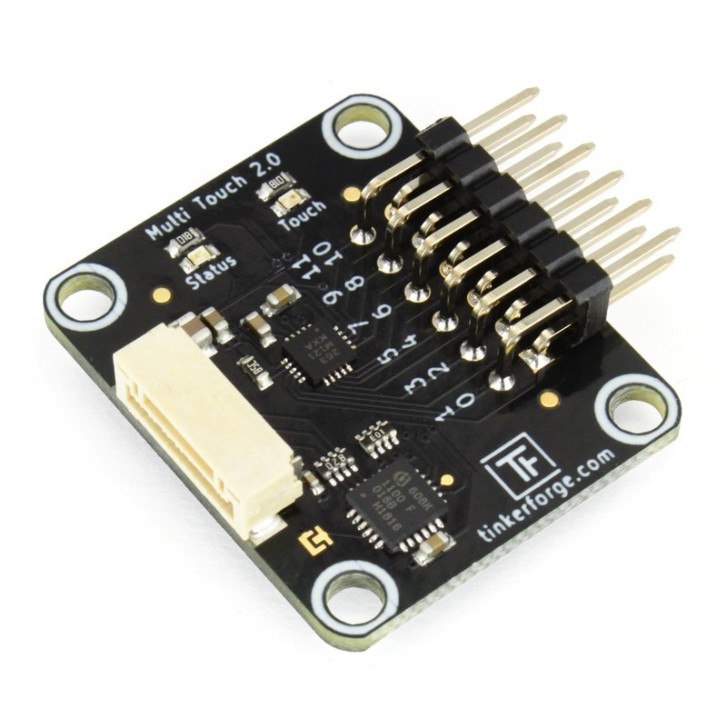

Das Multi Touch Bricklet 2.0 ist mit dem MPR121 Capacitive Touch Sensor ausgestattet und erweitert Bricks. Es kann genutzt werden um Berührungen an 12 unterschiedlichen Stellen zu erkennen.

Das zu berührende Teil wird "Elektrode" genannt. Die Elektrode kann ein Kabel, elektrisch leitendes Klebeband oder die Kupferlage einer Leiterplatte sein. Elektroden können eine Berührung durch eine dünne Schicht Glas, Plastik, Papier o.ä. hindurch erkennen.

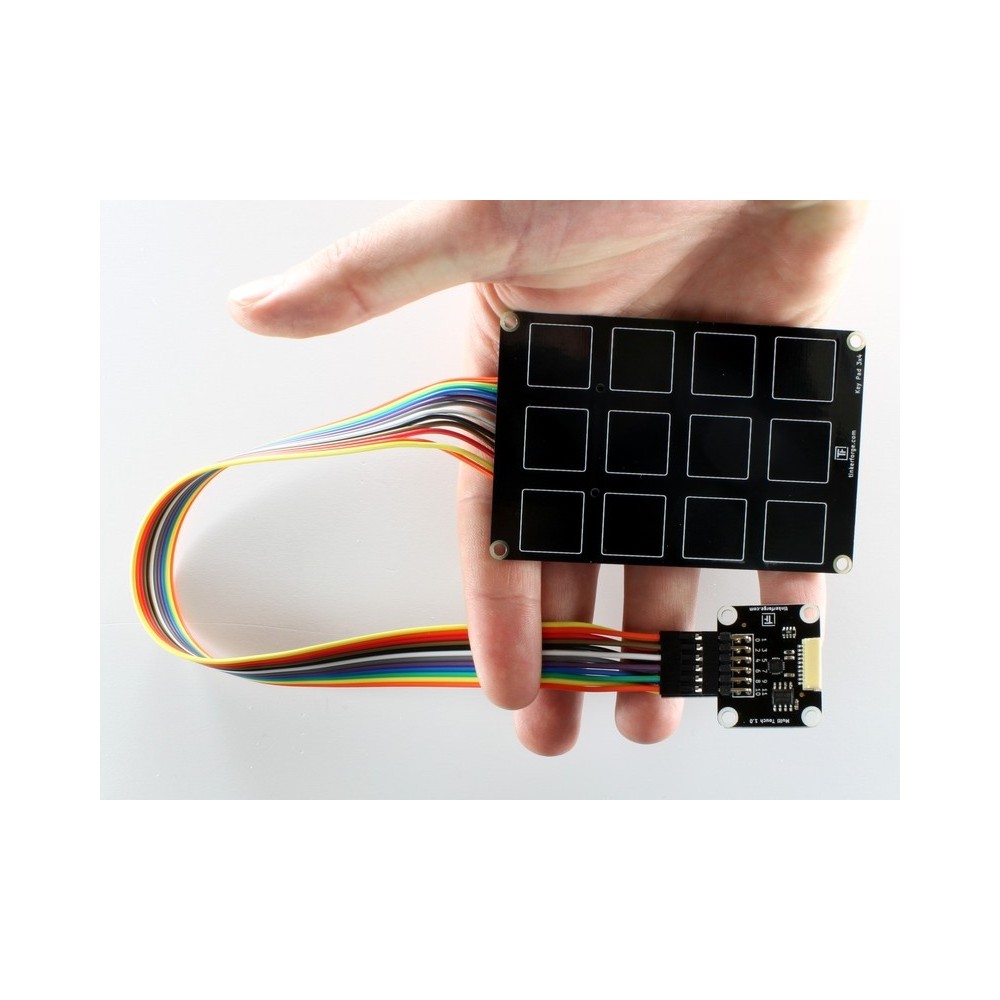

Mit dem Multi Touch Bricklet ist es möglich ein individuelles Touchpanel zu bauen, in dem man eine dünne Abdeckung auf die Elektroden klebt.

Das Multi Touch Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

Eigenschaft Wert
Sensor MPR121
Stromverbrauch 30mW (6mA bei 5V)

Anzahl Elektroden 12 + simulierte 13te Elektrode für Naherkennung

Abmessungen (B x T x H) 30 x 25 x 7mm (1,18 x 0,98 x 0,28")
Gewicht 4g

Lieferumfang

  • Multi Touch Bricklet 2.0
  • Gewähltes Bricklet Kabel
  • Gewähltes Befestigungskit
