Waveshare High-Precision AD/DA Board, SPI, 8-Kanal 24 Bit ADC, 2-Kanal 16 Bit DAC, GPIO, 3,35V

Waveshare High-Precision AD/DA Board, SPI, 8-Kanal 24 Bit ADC, 2-Kanal 16 Bit DAC, GPIO, 3,35V

AD/DA-Erweiterungsboard für Raspberry Pi mit 8-Kanal 24-Bit-ADC (ADS1256) und 2-Kanal 16-Bit-DAC (DAC8552). Schraubklemmen und Pinleisten für Ein- und Ausgänge, kompatibel mit Waveshare-Interface. Integrierte Testelemente wie Fotowiderstand und Potentiometer für sofortige Nutzung.

Artikelnummer	WS-11010
Kategorie	Hats
Hersteller	Waveshare

39,90 €

inkl. 19% USt. , zzgl.

Momentan nicht verfügbar

Raspberry Pi High-Precision AD/DA Expansion Board
Erweiterungsmodul zur Ergänzung analoger Ein- und Ausgänge für Raspberry Pi und kompatible Systeme. Das Board ergänzt die standardmäßigen GPIO-Pins des Raspberry Pi um hochpräzise A/D- und D/A-Wandlungsfunktionen. Es verfügt über einen 8-Kanal-ADC (davon 4 Kanäle für Differenzeingang) mit 24 Bit Auflösung sowie über einen 2-Kanal-DAC mit 16 Bit Auflösung. Die Schnittstellen stehen sowohl als Schraubklemmen als auch als Pinheader zur Verfügung. Die Pinbelegung ist kompatibel zum Waveshare-Sensorinterface-Standard.

Das Board eignet sich zur präzisen Messung analoger Spannungen sowie zur Ausgabe von Analogwerten, z. B. zur Steuerung analoger Aktoren oder Testsignale. Es ist für Anwendungen im Bereich Sensorik, Messtechnik, Prototyping oder Embedded-Entwicklung konzipiert. Ein Fotowiderstand, Potentiometer und LED-Testausgang sind bereits onboard integriert, um direkte Tests und Demonstrationen zu ermöglichen.

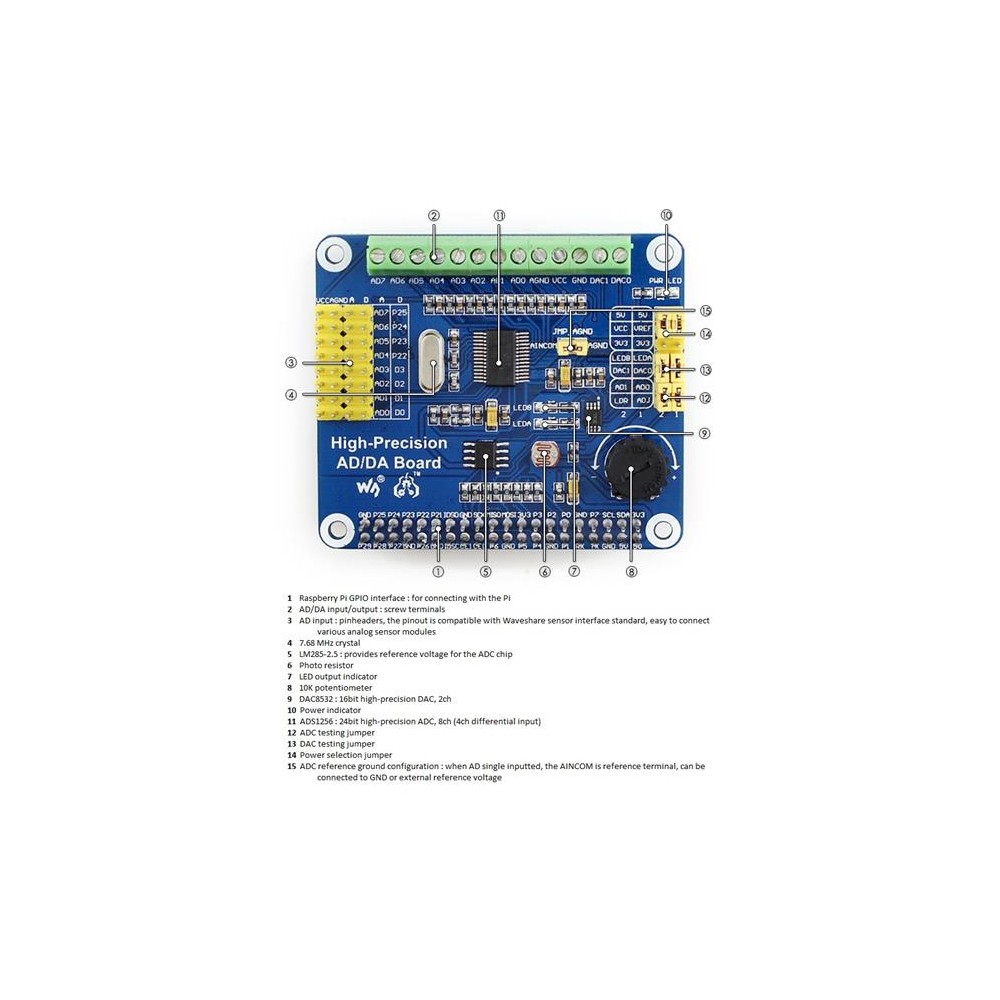

Merkmale im Überblick

40-Pin GPIO-Erweiterung, kompatibel mit Raspberry Pi und Jetson Nano
ADS1256: 8-Kanal 24-Bit Hochpräzisions-ADC (davon 4 Kanäle differenziell)
DAC8552: 2-Kanal 16-Bit Hochpräzisions-DAC
Eingangs- und Ausgangsschnittstellen über Schraubklemmen und Pinleisten
Kompatibel mit Waveshare Sensorinterface-Standard
Onboard-Funktionen: Fotowiderstand, LED-Indikator, Potentiometer

Kompatibilität

Raspberry Pi (alle Modelle mit 40-Pin-GPIO)
Jetson Nano
Sensoren mit Waveshare-Interface

Technische Daten

ADC-Chip: ADS1256, 8 Kanäle, 24 Bit, 30 kSps
DAC-Chip: DAC8552, 2 Kanäle, 16 Bit
Referenzspannung: LM285-2.5
Crystal: 7,68 MHz
Stromversorgung: 3,3 V / 5 V über GPIO
Schnittstellen: SPI (DIN, DOUT, SCK, CS0, CS1), GPIO-Erweiterung
Maße: 65,07 x 56,21 mm
Interface:
- 3.3V: Stromversorgung (3,3 V)
- 5V: Stromversorgung (5 V)
- NC: Nicht belegt
- GND: Ground
- DRDY: ADS1256 Datenbereit-Signal, aktiv bei Low
- RESET: ADS1256 Reset-Eingang
- PDWN: ADS1256 Sync/Power-Off, aktiv bei Low
- CS0: ADS1256 Chip-Select, aktiv bei Low
- CS1: DAC8552 Chip-Select, aktiv bei Low
- DIN: SPI-Dateneingang
- DOUT: SPI-Datenausgang
- SCK: SPI-Takt
- GPIO: Erweiterung zur Sensor-Schnittstelle

Sonstige Daten

AD/DA-Testfunktion über Jumper
Konfigurierbare Referenzmasse AINCOM (GND oder externe Referenzspannung)

Lieferumfang

1× High-Precision AD/DA Expansion Board
2× RPi-Schraubenpaket (2 Stück)

Links

Wiki

Kompatibel mit:	Raspberry Pi 3 Model B+Raspberry Pi 4 Model B Raspberry Pi 3 Model B Raspberry Pi Model B+Raspberry Pi Model A+Raspberry Pi 2 Model B alle HAT-kompatible Raspberry Pi alle Boards
Versandgewicht:	0,03 kg
