Raspberry Pi Zero GSM/GPRS/GNSS/Bluetooth pHAT Erweiterung

Raspberry Pi Zero GSM/GPRS/GNSS/Bluetooth pHAT Erweiterung

Diese pHAT Erweiterung ist für das Raspberry Pi Zero und Zero-W SoC Board konzipiert und bietet mit GSM, GPRS, GNSS und Bluetooth jede Menge Möglichkeiten zur Positionsbestimmung (Navigation).

Artikelnummer	eb5965
Kategorie	Hats
Hersteller	Waveshare

31,90 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

GPIO Extension für GSM Mobilfunk, Positions- Tracking, Navigation und Sicherheitsanwendungen.

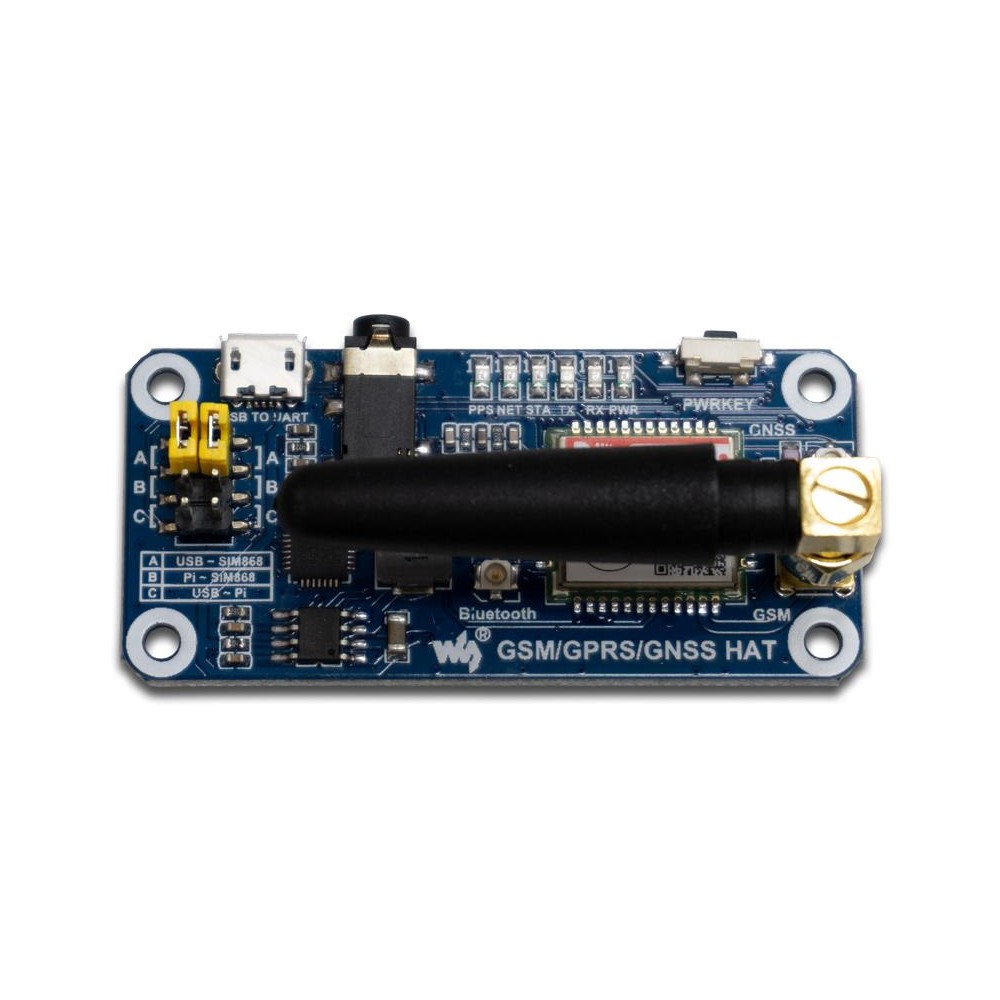

Dies ist ein handliches, energiesparendes Raspberry Pi pHAT Board für Raspberry Pi Zero und Zero-W, welches bereits über mehrere Kommunikationsfunktionen verfügt:

GSM (GPRS),
GPRS,
GNSS
und Bluetooth

Es erlaubt Ihrem RPi Zero (W), oder auch jeder anderen Raspberry Pi Platine mit 40 Poliger GPIO Schnittstelle, z.B. einen Telefonanruf oder SMS/MMS Versand zu tätigen, um Daten, Bilder oder den Standort per Nachricht zu versenden. Eine Verbindung zum mobilen Internet (GPRS) erfolgt dabei über das Mobilfunknetz, per optional erhältlicher Standard SIM Karte. Diese steckt Platzsparend auf der Rückseite des Moduls. Um die globale Position zu ermitteln, stehen Ihnen das bereits integrierte GPS zur Verfügung. Kurz um, diese Raspberry Pi Erweiterung ist ein Smartphone für Ihren SoC Mini PC (SBC - "Single Board Computer")

Ein Wiki, die Beschreibung und Beispiel-Downlaods finden Sie auf der Hersteller-Homepage.

Lieferumfang:

- 1x pHAT GPS/GSM Board
- 1x SMA Antenne
- 1x GPS Antenne
- 1x SMA Kabelantenne
- 1x Pigtail U.Fl zu SMA
- 1x Befestigungs Set
- 1x USB zu MicroUSB Anschlusskabel

Allgemeines zur GSM/GPRS/GNSS/GPS pHAT Extension für den RPi:

kompatibel mit Raspberry Pi 2B/3B/3B+/Zero/Zero W
Unterstützt SMS, Telefonate, GPRS, DTMF, HTTP, FTP, MMS, E-Mail, etc.
Unterstützt GPS, COMPASS, Glonass, LBS Basisstationspositionierung, Omnipositionierung
Bluetooth 3.0, unterstützt die Datenübertragung über Bluetooth
Onboard USB TO UART Konverter CP2102 für UART-Debugging
6x LEDs zur Anzeige des Betriebszustandes des Moduls
SIM-Kartensteckplatz für 1,8V/3V SIM-Karte
RTC mit Backup-Batteriehalterung
Automatische Baudratenerkennung (1200bps ~115200bps)
Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und SIMCOM enhanced AT Commands)
Unterstützt SIM-Anwendungstoolkit: GSM 11.14 Release 99
Mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Arduino/STM32)
GSM/GPRS

verfügbare Funk-Bänder

GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
Automatische Quad-Band-Suche
Konform zu GSM Phase 2/2+

Sendeleistung

Klasse 4 (2W @ GSM 850/EGSM 900 MHz)
Klasse 1 (1W @ DCS 1800/PCS 1900 MHz)

GPRS-Konnektivität

GPRS Multi-Slot Klasse 12 (Standard)
GPRS Multi-Slot Klasse 1~12 (konfigurierbar)
GPRS-Datenfunktion
Downlink: max 85.6kbps
Uplink: max 85.6kbps
Kodierungsschemata: CS-1\CS-2\CS-3\CS-4
Unterstützt PAP (Password Authentication Protocol) für PPP-Verbindung
Unterstützt PBCCH
Unterstützt USSD

SMS

Unterstützt: MT/MO/CB/Text/PDU-Modus
SMS-Speicher: SIM-Karte

Audio

Sprachkodierung/Dekodierungsmodus: Half Rate\Full Rate\Enhanced Full Rate\Adaptive Muti Rate
Unterstützt Echounterdrückung
Unterstützt Rauschunterdrückung
GNSS

Empfängertyp

33 Tracking-Kanäle
99 Erfassungskanäle
GPS L1 C/A-Code

Empfindlichkeit

Nachführung: -165 dBm
Kaltstart: -148 dBm
Time-To-First-Fix
Kaltstart: 28s (typ.)
Warmstart: < 1s
Warmstart: 26s

Genauigkeit

Horizontale Lage: <2,5m CEP
Bluetooth

Integriert AT-Befehle

Entspricht der Bluetooth-Spezifikation3.0 + EDR
Unterstützt SPP, OPP, HFP/HSP, etc.

Betriebsspannung: 5V
Betriebstemperatur: -40°C ~ 85°C
Lagertemperatur: -45°C ~ 90°C
Abmessungen: 30.2mm x 65mm

Kompatibel mit:	alle HAT-kompatible Raspberry Pi alle pHAT-kompatible Raspberry Pi Raspberry Pi 3 Model B+Raspberry Pi 4 Model B Raspberry Pi 3 Model B Raspberry Pi Zero Raspberry Pi Zero-W Raspberry Pi Model B+Raspberry Pi Model A+Raspberry Pi 2 Model B Banana Pi M2 Berry
Versandgewicht:	0,15 kg
