Waveshare USB TO M.2 B KEY Dongle für 5G-Module, 3042/3052, USB 3.1, Nano-SIM, 4x SMA, Aluminium

Waveshare USB TO M.2 B KEY Dongle für 5G-Module, 3042/3052, USB 3.1, Nano-SIM, 4x SMA, Aluminium

USB-Adapterplatine zur Anbindung von 5G-Modulen mit M.2 Key B Schnittstelle. Kompatibel mit SIMCom-, Quectel- und Fibocom-Modulen im 3042/3052-Format. Ausgestattet mit USB 3.1 Typ-A Anschluss, Nano-SIM-Slot, vier SMA-Antennenanschlüssen, LED-Statusanzeigen und Aluminiumgehäuse zur Kühlung. Unterstützt Windows, Linux und gängige Embedded-Systeme.

Artikelnummer	WS-23252
GTIN	4060137086823
Kategorie	Antennen
Hersteller	Waveshare

23,90 €

inkl. 19% USt. , zzgl.

Stk

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Waveshare USB TO M.2 B KEY 5G DONGLE Modul
Das USB TO M.2 B KEY Modul ist eine Treiberplatine zur Anbindung von 5G-Modulen mit M.2 (NGFF) Key B Schnittstelle. Es eignet sich für SIMCom-, Quectel- und Fibocom-Module mit 3042/3052 Formfaktor, wie die SIM82XX- und RM50XQ-Serien. Über die USB 3.1 Typ-A-Schnittstelle kann das Modul direkt an Geräte wie Windows-PCs, Raspberry Pi oder Jetson Nano angeschlossen werden. Dadurch ermöglicht es eine 5G-Datenverbindung bei hoher Übertragungsrate.

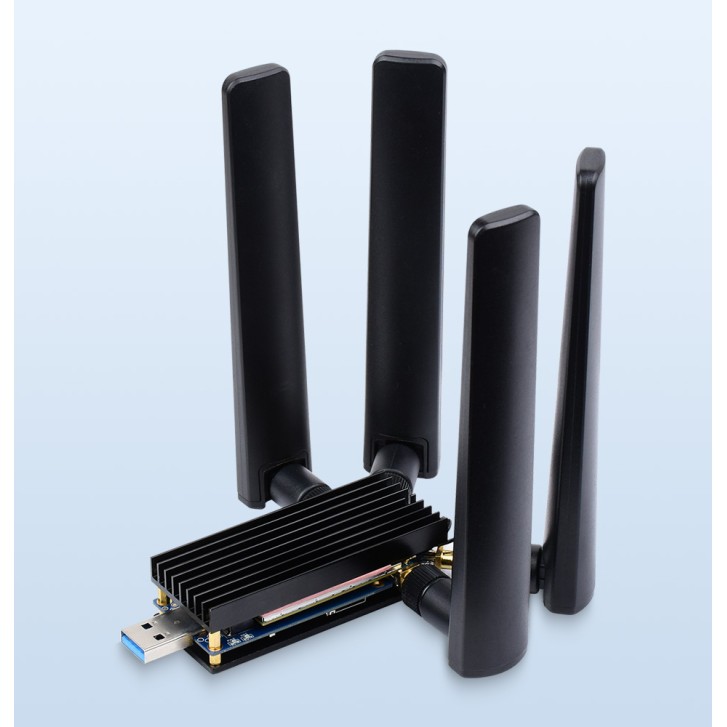

Die Platine verfügt über vier SMA-Anschlussbuchsen zur Montage externer Antennen, einen Nano-SIM-Kartenslot, integrierte LED-Anzeigen für Stromversorgung und Netzstatus sowie mehrere Prüfpads für zusätzliche Funktionen. Das Board wird durch ein Gehäuse aus Aluminiumlegierung gekühlt und mechanisch geschützt.

Das Modul erlaubt die direkte Integration von 5G-Datenübertragungsfähigkeiten in bestehende Hostsysteme, ohne dass komplexe Konfigurationsprozesse notwendig sind. Über einfache AT-Befehle kann der Verbindungsstatus abgefragt, eine Verbindung aufgebaut oder GPS-Daten erfasst werden. Der Anschluss erfolgt entweder direkt über den integrierten USB-Anschluss oder über ein beiliegendes USB 3.0 Y-Kabel mit zusätzlichem Stromanschluss, um eine stabile Versorgung sicherzustellen.

Die Kompatibilität mit verschiedenen Modulen, einschließlich GNSS-Unterstützung (bei bestimmten Modellen), ermöglicht den Einsatz in zahlreichen Anwendungen, beispielsweise in Edge-Computing-Plattformen, Industrie-Routern oder bei mobilen Datenerfassungen im Bereich IoT.

Das Produkt kann in Verbindung mit unterschiedlichen Betriebssystemen verwendet werden. Der Treiber-Support umfasst Windows und Linux. In beiden Umgebungen werden umfangreiche Diagnose- und Konfigurationsfunktionen über AT-Kommandos bereitgestellt. Diese ermöglichen u. a. Netzwerkregistrierung, Modusumschaltung (RNDIS, NDIS, MBIM, ECM) und GPS-Navigation.

Das USB TO M.2 B KEY Modul dient der Verbindung eines 5G-Moduls mit einem Computer oder Embedded-System über USB. Dabei wird das 5G-Modul in den M.2-Slot gesteckt und über die USB-Schnittstelle an ein Hostsystem angeschlossen. Die Stromversorgung erfolgt wahlweise über den USB-Port oder über ein optionales externes Netzteil.

Der SIM-Kartenslot ermöglicht den Einsatz handelsüblicher Nano-SIM-Karten für den Mobilfunkzugang.

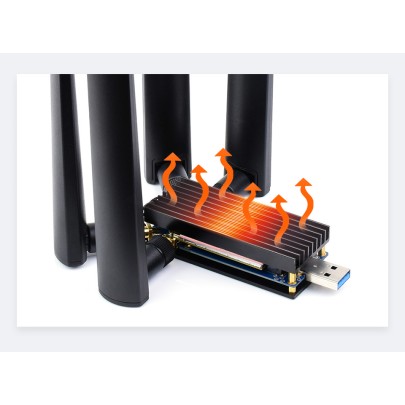

Das Modul fungiert als Schnittstelle zwischen Hostsystem und Mobilfunknetz. Die Wärmeableitung erfolgt über den mitgelieferten Aluminiumkühlkörper, wodurch auch im Dauerbetrieb eine stabile Funktion ermöglicht wird. Die LED-Anzeigen geben Rückmeldung über Betriebs- und Netzstatus.

Merkmale im Überblick

Unterstützt 5G-Module mit M.2 (NGFF) Key B Schnittstelle
Kompatibel mit SIMCom, Quectel und Fibocom Modulen
Unterstützt Modulformate 3042 und 3052
USB 3.1 Typ-A Anschluss für PC, Raspberry Pi, Jetson Nano
Integrierter Nano-SIM-Kartenslot
Vier SMA-Antennenanschlüsse
Aluminiumgehäuse zur Wärmeableitung und mechanischen Schutz
LED-Anzeigen für Strom- und Netzwerkstatus
Mehrere Prüfpunkte zur Diagnose und Funktionsprüfung

Kompatibilität

Windows
Linux
Raspberry Pi 4B/3B+/CM4
Jetson Nano
Unterstützte 5G-Module (Beispiele): RM500Q-GL, RM502Q-AE, RM520N-GL, SIM8202G-M2, SIM8262E-M2, SIM8262A-M2

Technische Daten

USB-Typ: USB 3.1 Typ-A
M.2-Schnittstelle: Key B, NGFF
Unterstützte Modulformate: 3042 / 3052
Antennenanschlüsse: 4 × SMA (über IPEX-Adapterkabel)
SIM-Kartenformat: Nano-SIM
Stromversorgung: über USB oder extern über USB-Y-Kabel mit Stromanschluss
Kühlung: Aluminiumgehäuse mit Kühlrippen
Unterstützte Protokolle: RNDIS, NDIS, ECM, MBIM
Unterstützte GNSS-Systeme (modulabhängig): GPS, GLONASS, Galileo, BeiDou, QZSS

Sonstige Daten

Modulgröße: 30,0 × 52,0 mm / 30,0 × 42,0 mm (modulabhängig)
Typischer Stromverbrauch (modulabhängig): 54 mA bis 71 mA im Leerlauf über USB 3.0
Arbeitstemperaturbereich: -30 °C bis +75 °C
Unterstützte Mobilfunkstandards: 3GPP Release 15 / 16 (modulabhängig)
Maximale Übertragungsraten (modulabhängig): bis 5 Gbps (Download), bis 900 Mbps (Upload)

Lieferumfang

USB TO M.2 B KEY Platine x 1
Aluminiumgehäuse (Ober- und Unterseite) x 1
Antenne x 4
IPEX-Adapterkabel x 4
USB 3.0 Y-Kabel (Typ-A, dual male) x 1
SMA-Schutzkappen x 4
Thermoband x 1
Schraubenpaket x 1

Links

Waveshare Wiki USB TO M.2 B KEY
