GPS Bricklet 2.0

Unterstützt GPS und GLONASS gleichzeitig (später auch Galileo durch Softwareupdate)
Empfängt Bewegungs-, Positions-, Höhen- und Zeitdaten sowie PPS-Signal
Elevation, Azimuth und SNR für jeden GPS/GLONASS Satelliten abfragbar
99 Kanäle, 10Hz Update-Rate
Hohe Empfindlichkeit und Genauigkeit, Störunterdrückung

Artikelnummer	eb6873
GTIN	4251640702090
Kategorie	Bricklet
Hersteller	Tinkerforge

38,32 €

inkl. 19% USt. , zzgl.

Stk

Knapper Lagerbestand
Lieferzeit: 4 - 5 Werktage (DE - Ausland abweichend)

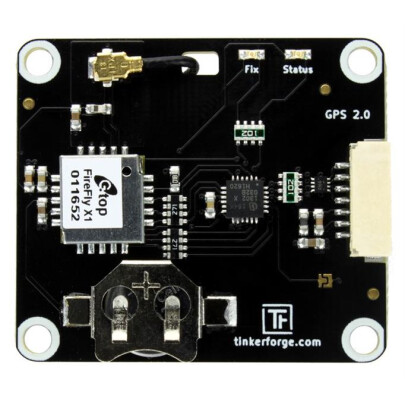

Mit dem GPS Bricklet 2.0 können Bricks über GPS ihre Position bestimmen. Es ist auch möglich Bewegungsdaten (Richtung und Geschwindigkeit), Höheninformationen (Höhe und Geodial Separation), sowie hochgenaue Zeit- und Datumsinformationen mit PPS-Signal zu erhalten.

Aktuelle Werte für Elevation, Azimuth und SNR können für jeden GPS und GLONASS Satelliten ausgelesen werden.

Das verwendete GPS Modul ist optimiert auf eine sehr kurze Zeit bis zum ersten Fix, verfügt über eine hohe Empfindlichkeit (-165dBm) und liefert mit 10Hz Updatefrequenz auch schnell genug Daten für Drohnen o.ä. Eine interne Störunterdrückung verbessert den Empfang wenn Bluetooth- oder WLAN-Geräte in der Nähe sind.

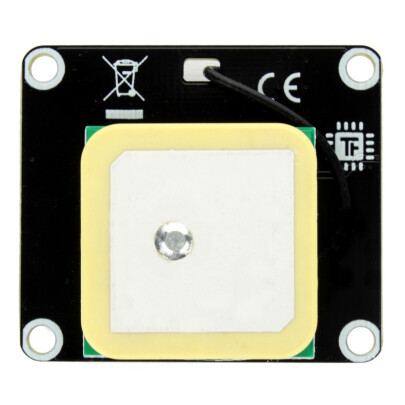

Eine 25mmx25mm große aktive Patch-Antenne mit großer Verstärkung ist permanent auf der Unterseite befestigt und über einen U.FL Stecker mit dem GPS Modul verbunden. Die Steckverbindung kann gelöst werden um eine andere externe Antenne anzuschließen.

Eine CR1025 Knopfzellenbatterie wird mit dem Bricklet ausgeliefert. Die Batterie wird genutzt um Positionsinformationen zu speichern wenn die Stromversorgung wegfällt. Mit den gespeicherten Informationen kann ein Fix schneller wieder hergestellt werden, wenn die Stromversorgung wieder zur Verfügung steht.

Das GPS Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

Eigenschaft	Wert
GPS Modul Chipsatz	GlobalTop Firefly X1

Empfindlichkeit	-148dBm (Acquisition), -165dBm (Tracking)*
Positionsgenauigkeit	3,0m (50% CEP)*
Zeit bis erster Fix	< 35s (ohne Batterie), < 1s (mit Batterie)*
Update-Rate	10Hz

Abmessungen (B x T x H)	40 x 35 x 12mm (1,57 x 1,38 x 0,47”)
Gewicht	20g (mit Batterie und Antenne)
Stromverbrauch	73mA

* Datenblattangaben

Lieferumfang

GPS Bricklet 2.0
CR1025 Knopfzelle
Gewähltes Bricklet Kabel
Gewähltes Befestigungskit
