MakerBeam Linearführung mit Schlitten, 4x M3 Gewinde, Ø3,5mm Löcher, 20mm Abstand - Länge: 300 mm

MakerBeam Linearführung mit Schlitten, 4x M3 Gewinde, Ø3,5mm Löcher, 20mm Abstand - Länge: 300 mm

Linearführung mit 300 mm gehärteter Metallschiene und kugelgelagertem Schlitten für präzise Linearbewegungen. Kompatibel mit MakerBeam-, MakerBeamXL- und OpenBeam-Systemen. Ideal für kompakte Anwendungen in Robotik, Automatisierung, 3D-Druck und Prototypenbau.

Artikelnummer	MKB-103611
GTIN	706795640260
Hersteller	MakerBeam

27,90 €

inkl. 19% USt. , zzgl.

Stk

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

MakerBeam - 10x10mm Linearführung mit Schlitten (300 mm)

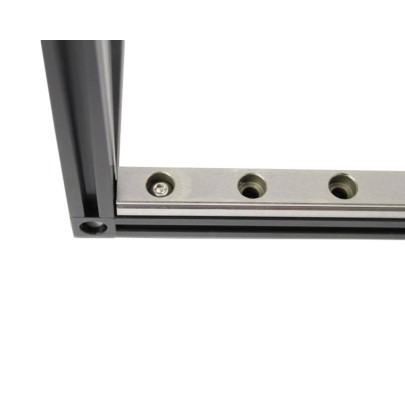

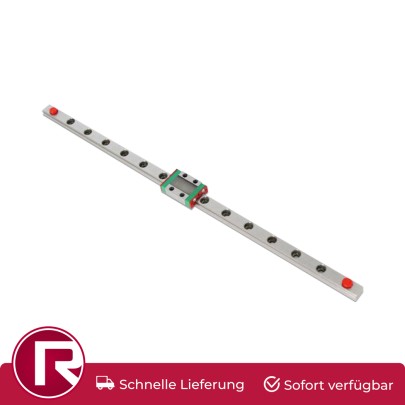

Die MakerBeam Linearführung mit einer Länge von 300 mm besteht aus einer gehärteten Führungsschiene und einem passenden Laufwagen. Die Schiene hat eine Breite von 9 mm und eine Höhe von 6,5 mm. Der zugehörige Schlitten weist die Abmessungen 29 mm × 20 mm × 8 mm auf. Das System ist kompatibel mit MakerBeam, MakerBeamXL sowie OpenBeam Aluminiumprofilen und lässt sich insbesondere in Verbindung mit MakerBeam T-Nutensteinen (Artikelnummer: 101619) verwenden. Für eine optimierte Montage empfiehlt sich der Einsatz des separat erhältlichen Linearführungs-Kits (Artikelnummer: 103666).

Die Linearführung mit Laufwagen ermöglicht eine präzise und stabile Linearbewegung auf einer vordefinierten Schiene. Durch die kompakte Bauform eignet sich dieses Produkt insbesondere für Anwendungen mit begrenztem Einbauraum, wie z. B. in kleinen Robotikprojekten, Laborautomatisierung oder in kompakten Maschinenaufbauten.

Die Hauptfunktion der Linearführung liegt in der reibungsarmen und gleichmäßigen Bewegung entlang der Führungsschiene. Der Laufwagen wird auf Kugellagern geführt, was eine hohe Wiederholgenauigkeit und Positioniergenauigkeit ermöglicht. Die Konstruktion erlaubt eine einfache Integration in modulare Konstruktionssysteme wie MakerBeam. Anwendungen finden sich häufig in Automatisierungslösungen, 3D-Druckern, CNC-Maschinen oder individuellen Vorrichtungsbauten im Maker-Bereich.

Merkmale im Überblick

Linearschiene aus Metall mit 300 mm Länge
Schlitten mit kugelgelagerter Führung
Für modulare Konstruktionssysteme geeignet
Kompakte Bauform für kleine Projekte
Kompatibel mit MakerBeam T-Nutensteinen

Kompatibilität

MakerBeam
MakerBeamXL
OpenBeam
T-Nutensteinen (Artikelnummer: 101619)
Linearführungs-Kits (Artikelnummer: 103666)

Technische Daten

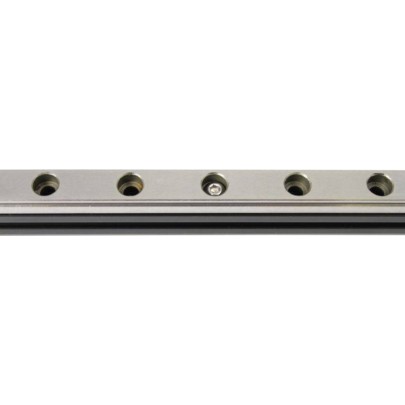

Gesamtlänge der Führungsschiene: 300 mm
Breite der Schiene: 9 mm
Höhe der Schiene: 6,5 mm
Laufwagenmaße (L × W × H): 28,9 mm × 20 mm × 8 mm
Bohrungen am Wagen: 4× M3x3, 1× 1,4 mm
Durchmesser Befestigungsbohrung Schiene: 3,5 mm
Bohrabstand auf Schiene: 20 mm
Gesamthöhe inklusive Wagen: 10 mm

Lieferumfang

1× 300 mm Linearführung
1× Schlitten

Länge:	300 mm
Abmessungen:	300 mm x 9 mm x 6,5 mm
