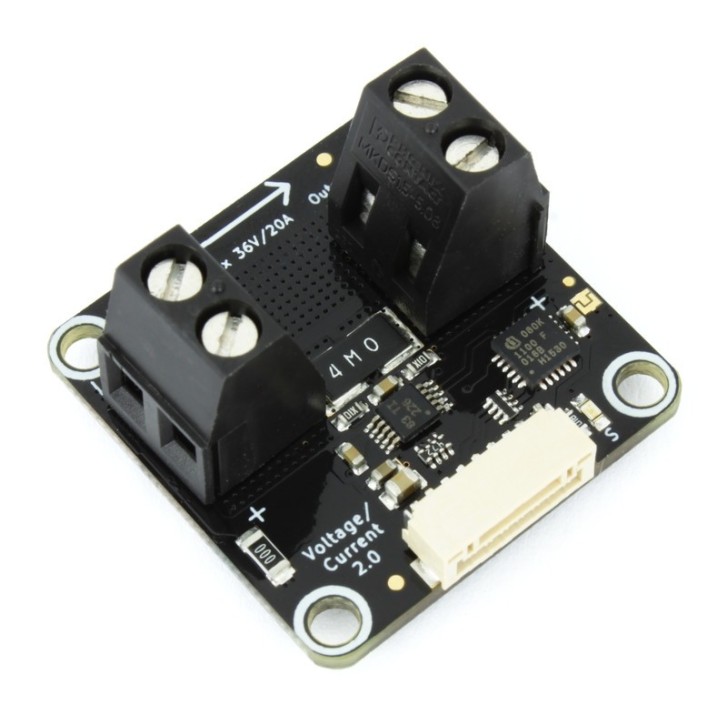

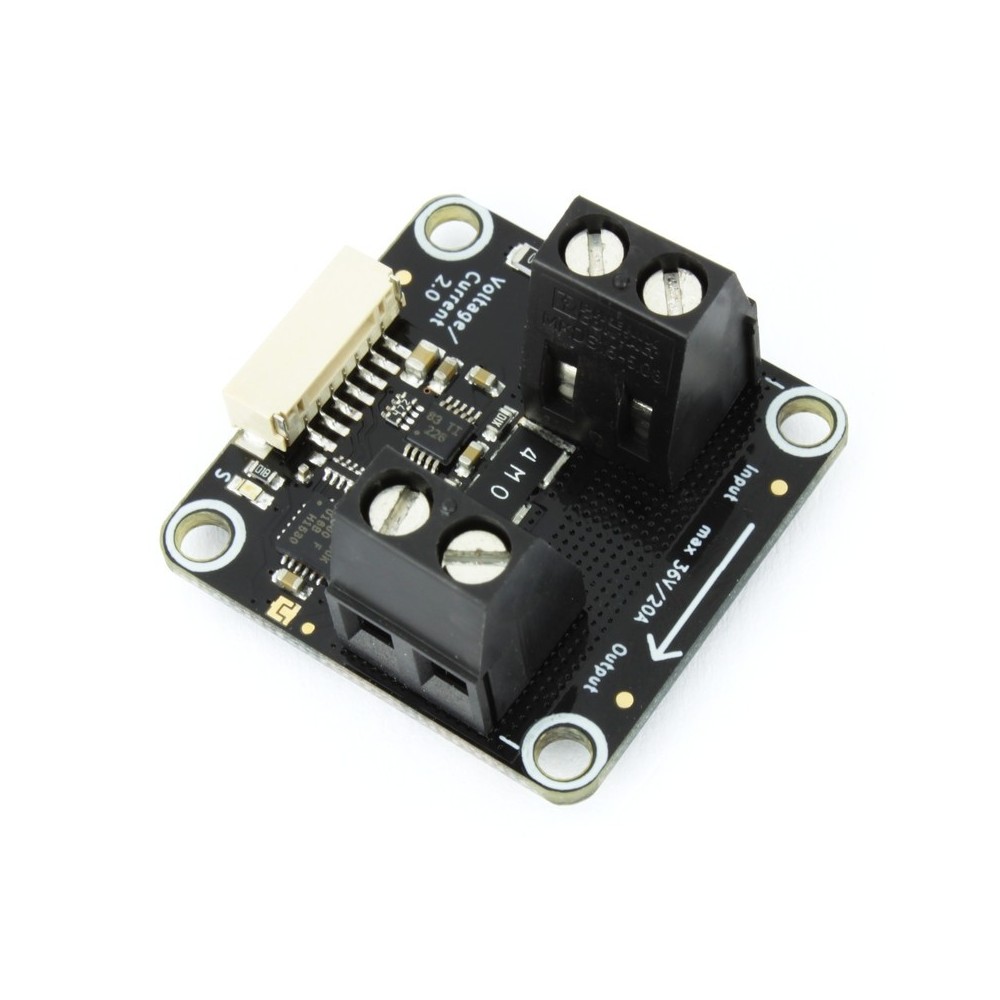

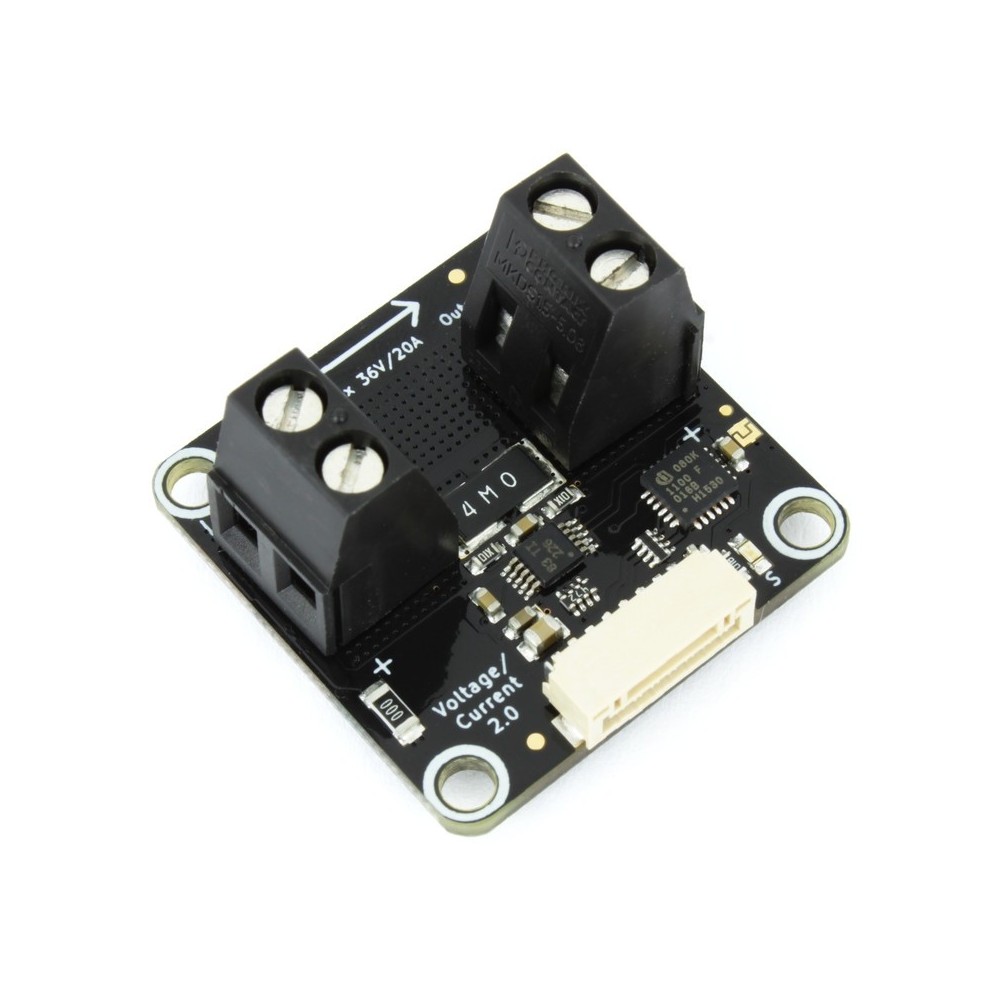

Mit dem Voltage/Current Bricklet 2.0 können Bricks um die Fähigkeit Leistung/Spannung/Strom zu messen erweitert werden. Das Bricklet wird einfach zwischen Spannungsversorgung (z.B. Batterie) und Last (z.B. Motor) eingebaut.
In akkubetriebenen Systemen können über die bidirektionale Strommessung Aussagen über den Ladezustand des Akkus getroffen werden.
Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.
Das Voltage/Current Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.
Technische Spezifikation
| Eigenschaft | Wert |
|---|---|
| Sensor | INA226 mit 4m? Shunt Widerstand |
| Stromverbrauch | 30mW (6mA bei 5V) |
| Maximaler Strom | ±20A |
| Maximale Spannung | 36V |
| Abmessung (B x T x H) | 30 x 30 x 18mm (1,18 x 1,18 x 0,67") |
| Gewicht | 10g |
Lieferumfang
- Voltage/Current Bricklet 2.0
- Gewähltes Bricklet Kabel
- Gewähltes Befestigungskit
