Pico Fan Kit - die aktive Lüftung für die UPS Pico

Lüftersteuerung Kit - Komplett Set Bausatz für Raspberry Pi

PoE HAT

Aufgrund von Lichtverhältnissen bei der Produktfotografie und den unterschiedlichen Bildschirmeinstellungen, kann es dazu kommen, dass Farben des Produktes nicht authentisch wiedergegeben werden.

Artikelnummer:	eb5726
Bewertung:	2 5 1 1
Kategorie:	Kühlung
Kompatibel mit:	Alle Boards Raspberry Pi2 Model B Raspberry Pi 3 Model B Raspberry Pi 3 Model B+ Raspberry Pi 4 Model B alle HAT-kompatible Raspberry Pi
Artikelgewicht:	0,30 Kg
Im Lieferumfang des Lüfterausatzes ist bereits alles nötige enthalten. So z.B. die Status LEDs, ein Lüfter, Transistor, Halterung ein Steckbrett, Kabel usw. enthalten. Die Installation kann komplett ohne Lötarbeiten auf einem Steckbrett (Breadboard) oder aber auch direkt , mittels Halterung auf dem Raspberry Pi erfolgen.

19,94 €

inkl. 19% USt. , zzgl. Versand (Standard Versand)

sofort verfügbar

Lieferzeit: 2 - 3 Werktage

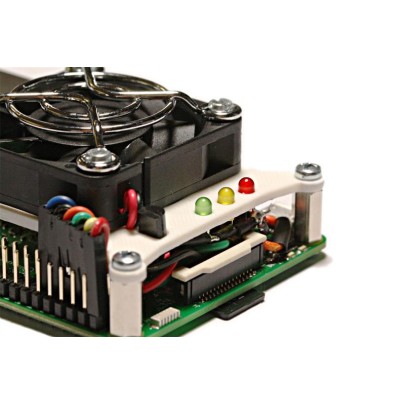

Die intelligente, aktive Lüftersteuerung, als Bausatz für den Raspberry Pi

Die im Set beiliegende Anleitung umfasst 20 Seiten geballtes Wissen. Sie erklärt auf einfache und verständliche Art den Aufbau, Anschluss und die Programmierung der aktiven Lüftersteuerung.
Im Lieferumfang des Lüfterausatzes ist bereits alles nötige enthalten. So z.B. die Status LEDs, ein Lüfter, Transistor, Halterung ein Steckbrett, Kabel usw. enthalten.

Die Installation kann komplett ohne Lötarbeiten auf einem Steckbrett (Breadboard) oder aber auch direkt , mittels Halterung auf dem Raspberry Pi erfolgen. Die gedruckte Anleitung erklärt Schritt für Schritt, wie die CPU-Temperatur ausgelesen und mittels einigen Zeilen Code der Python Programmiersprache verarbeitet wird.
Über die GPIO Pins angeschlossenen LEDs geben den Zustand der Temperatur aus, so ist man ständig im Bilde. Wird der Pi zu warm , schaltet automatisch die aktive Lüftung mittels Lüfter ein, bis sich die Temperatur des Raspberry Pi wieder normalisiert ist.

Das Material zur Installation und zum Einbau direkt in ein Gehäuse, liegt dem Paket dabei.

zum Lieferumfang des Lüftersteuerung Bausatz:

6 Stück LED, verschiedenfarbig
2 Stück THT Transistoren
ein 5V Lüfter
ein Lüftergitter
3D Lüfter Mount
ein Steckbrett (Half Size)
verschiedene Standart THT Widerstände
Abstandshalter
Schrauben und Muttern
Jumper Kabel

Alles was sonst noch benötigt wird, ist ein betriebsbereiter Raspberry Pi, ein passendes Gehäuse, das Steckernetzteil und die MicroSD Karte mit dem Betriebssystem. Dies gehört nicht zum Kit und muss separat bestellt werden. Soll das Kit fest aufgebaut werden, wird Lötwerkzeug und Zubehör (Lötzinn, Schrumpfschlauch...) benötigt. Beachten Sie, dass unsachgemäßer, falscher oder laienhafter Aufbau zu Schäden am Kit, wie auch am Raspberry Pi verursachen kann, die durch die Ihnen zustehende Gewährleistung nicht gedeckt ist.

Durchschnittliche Artikelbewertung

5 Sterne

4 Sterne

3 Sterne

2 Sterne

1 Stern

Teilen Sie anderen Kunden Ihre Erfahrungen mit:

Einträge gesamt: 1

Komplexer als man denkt und Textfehler

Die Bauteile sind super und Funktionieren wunderbar. Es gibt ausreichend Ersatzteile und der 3D-Druck des Lüfterhalters ist der Grund warum man sich dieses Kit kauft und nicht die einzelteile bei Amazon. ABER solange in der Anleitung steht das es IF-Schleifen gibt, >= größer oder kleiner bedeutet und der Code für die Lüftersteuerung einfach schlicht weg falsch ist nach der dazugehörigen Erklärung gibt es nur 2 Sterne. Auch wäre es nett dazu noch am ende eine Anleitung zum zusammenlöten/anbauen ans Pi zu bekommen. Ich bin Kreativ geworden und habe es selbst geschafft mit dem Lötkolben umzugehen aber am ende der Anleitung steht man auf einmal alleine da. Hier ist der Richtige Code.
#Lueftersteuerung Version 1.2

import RPi.GPIO as GPIO
import time
GPIO.setmode(GPIO.BCM)
GPIO.setup(2, GPIO.OUT)
GPIO.setup(3, GPIO.OUT)
GPIO.setup(4, GPIO.OUT)
GPIO.setup(17, GPIO.OUT)

GPIO.output(2, GPIO.LOW)
GPIO.output(3, GPIO.LOW)
GPIO.output(4, GPIO.LOW)
GPIO.output(17, GPIO.LOW)

while 1:
tempData = /sys/class/thermal/thermal_zone0/temp
dateilesen = open(tempData, r)
temperatur = dateilesen.readline(2)
dateilesen.close()
#print(Deine CPU hat + temperatur + Grad.)
normal = 50
warm = 60
heiss = 70
temperatur = int(temperatur)
if temperatur normal and temperatur < heiss:
#print(Die CPU ist warm, gelbe LED an.)
GPIO.output(3, GPIO.HIGH)
GPIO.output(2, GPIO.LOW)
GPIO.output(4, GPIO.LOW)
if temperatur >= heiss:
#print(Die CPU ist Heiss!!! Rote LED und Luefter an!)
GPIO.output(4, GPIO.HIGH)
GPIO.output(17, GPIO.HIGH)
GPIO.output(2, GPIO.LOW)
GPIO.output(3, GPIO.LOW)
time.sleep(60)
GPIO.cleanup()
Julian F., 12.09.2017
