Dreifach 40A/240V-Relais RS485 Daisy-chainable HAT für Raspberry Pi

Dreifach 40A/240V-Relais RS485 Daisy-chainable HAT für Raspberry Pi

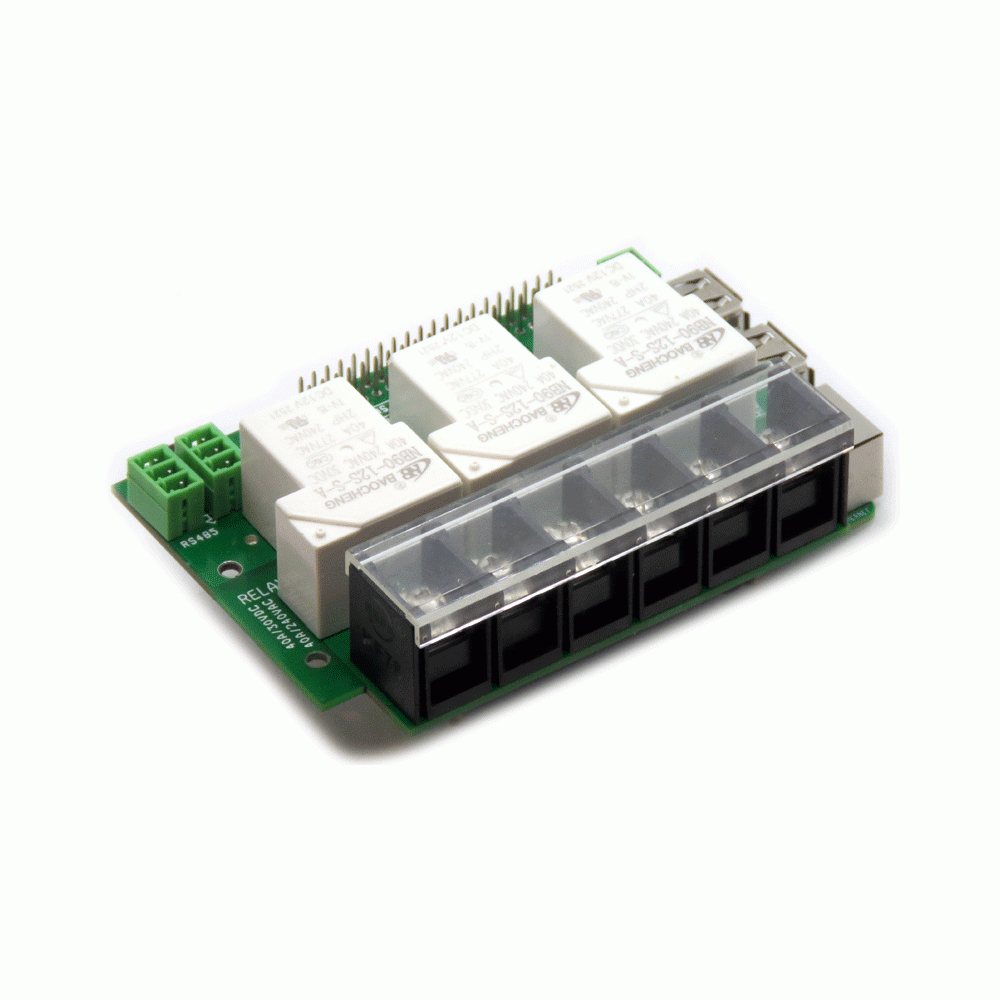

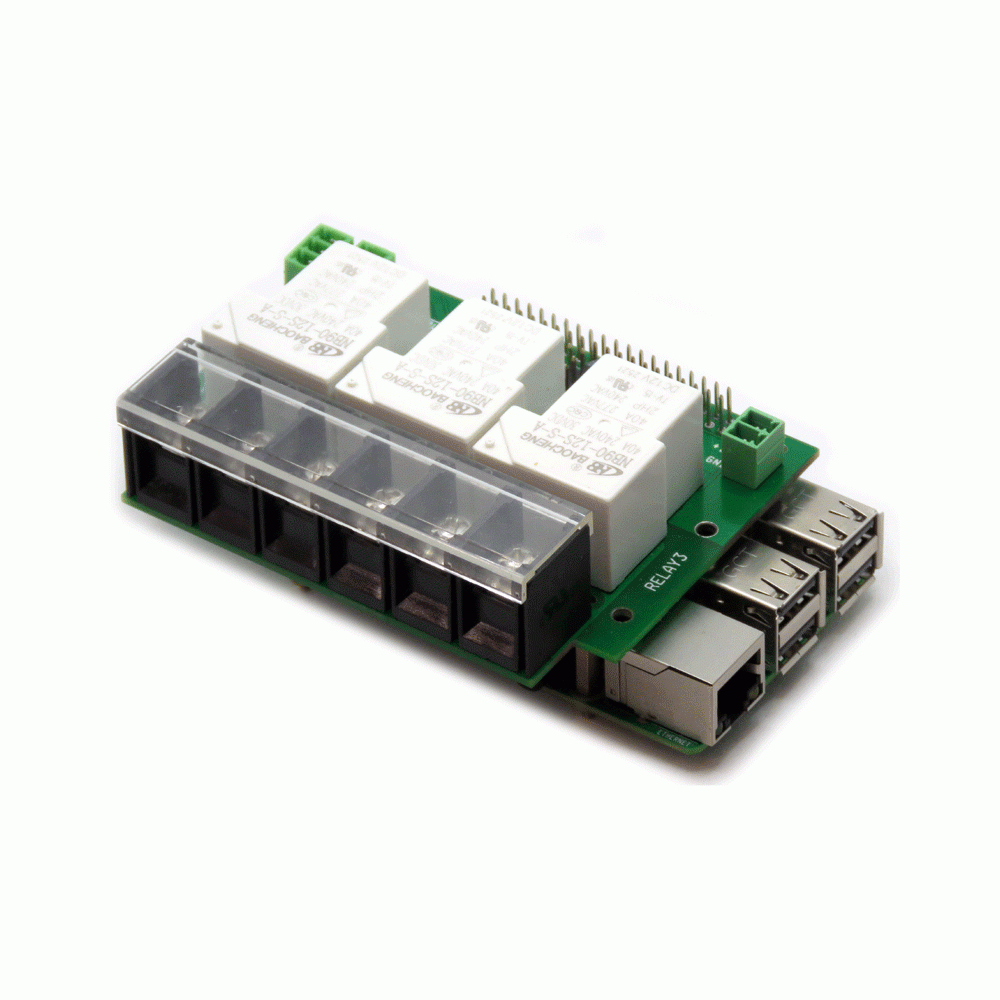

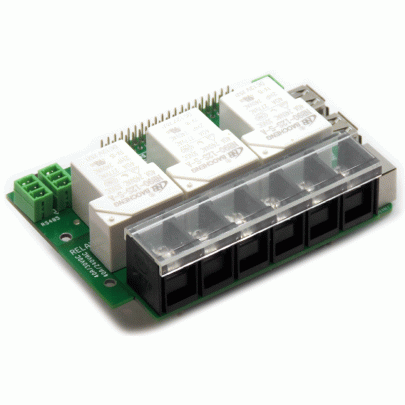

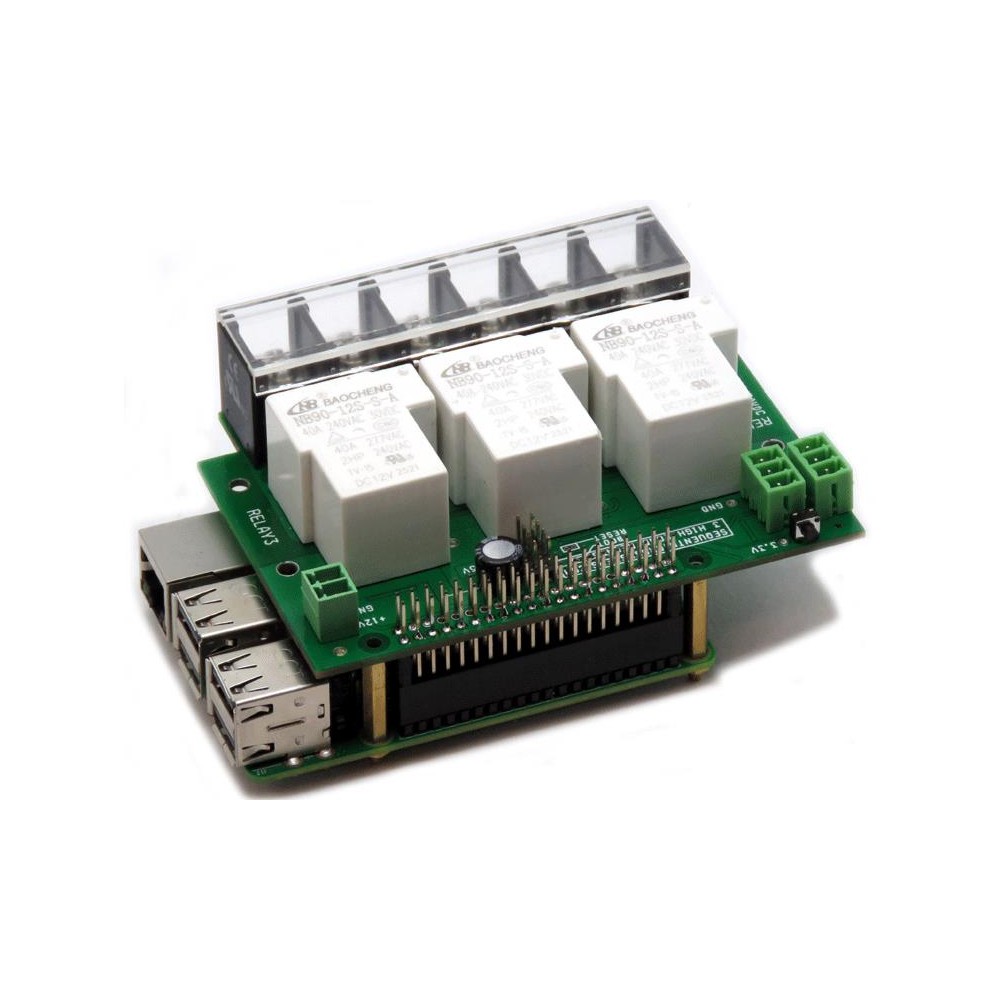

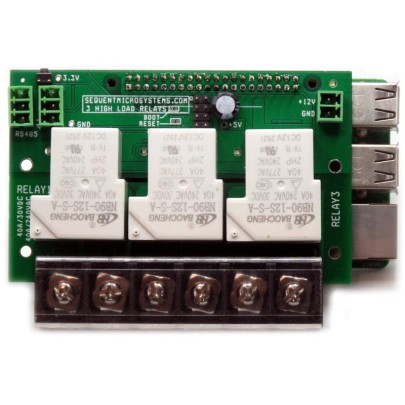

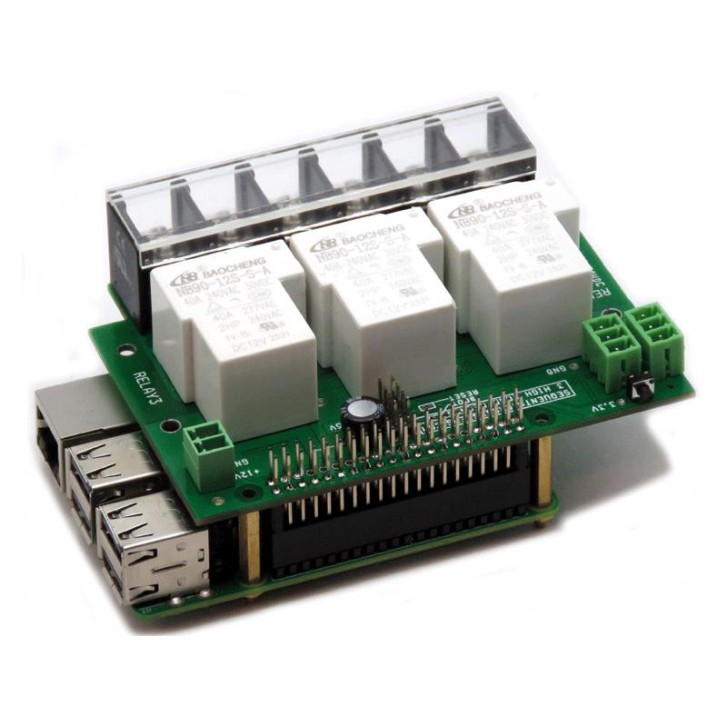

Die Dreifach 40A/240V-Relais RS485 Daisy-chainable Hardware on Top (HAT)-Karte ermöglicht es einem Raspberry Pi, auch mit hohen Lasten umzugehen.

Artikelnummer	eb30542
Kategorie	Relais
Hersteller	Sequent Microsystems

44,01 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Sequent Microsystems Dreifach 40A/240V-Relais RS485 Daisy-chainable HAT für Raspberry Pi - für hohe Lasten

Die Dreifach 40A/240V-Relais RS485 Daisy-chainable Hardware on Top (HAT)-Karte ermöglicht es einem Raspberry Pi, auch mit hohen Lasten umzugehen. Diese können beispielsweise bei industriellen Anwendungen auftreten. Die Karte wird über den I2C-Anschluss mit dem Board verbunden und kann via Node-Red-Treiber, die Kommandozeile oder ebenfalls Python gesteuert werden. Über ein Drucktastenschalter kannst Du den Raspberry Pi auch ohne Monitor und Keyboard ein- und ausschalten.

Integrierter Prozessor
40A/750V Klemmleiste (hochbelastbar) für Ausgangskontakte
Stromversorgung vor Verpolung geschützt
Steckbare Anschlüsse (26-16-AWG-Drähte für RS485 und 12V Strom)
Bis zu Karten zusammen schaltbar
RS485/MODBUS-Anschluss mit doppelten Konnektoren und TVS-Schutz

Mehrere Karten gleichzeitig nutzen

Die Dreifach 40A/240V-Relais RS485 Daisy-chainable HAT-Karte ist dafür gedacht, um mit mehreren ihrer Pendants gleichzeitig genutzt zu werden. Für einen solchen Fall verfügt jede der Karten über einen DIP-Schalter, der sich auf ihrer Rückseite befindet. Dieser kann dazu verwendet werden, um die lokale RS485-Adresse auszuwählen. Die Karten können auf diese Weise einzeln angesteuert werden. Zu beachten ist, dass sie bei einer gleichzeitigen Nutzung in Reihe zu schalten sind. Durch die Größe der Relais ist es nicht möglich, die Karten zu stapeln.

Stromversorgung einer Dreifach 40A/240V-Relais RS485 Daisy-chainable HAT-Karte

Jede Karte benötigt eine Betriebsspannung von 12V. Die Relaisspulen haben einen identischen Bedarf. Der benötigte Strom wird über einen zweipoligen Steckverbinder zur Verfügung gestellt. Was den Energiehunger der HAT angeht, so gilt: Sind alle Relais deaktiviert, zieht die Karte 10mA. Jedes Relais verbraucht ansonsten 80mA. Für den Raspberry Pi ist ein interner Konverter für die Versorgung mit Strom mit an Bord. Er liefert 5V und bis 2A.

Artikel beinhaltet:

1 x Dreifach 40A/240V-Relais RS485 Daisy-chainable Hardware on Top (HAT)
1 x Montage-Set inclusive Abstandshalter, Schrauben, Muttern und DIN-Schienen-Montageclips
